Với các mối nối điện và thiết bị cần đặt trong vỏ bảo vệ, kích thước hộp và cách bố trí bên trong quyết định việc thi công có thuận tiện hay không. Mẫu BJX-300x200x140 là hộp nối bằng nhôm đúc, kích thước danh nghĩa 300 × 200 × 140 mm. Thông tin hàng hóa ghi cấp bảo vệ IP66. Bộ ảnh của sản phẩm gồm ảnh thật của chính mã này để bạn quan sát kiểu nắp, chân lắp và khoang bên trong trước khi đặt hàng.
Điểm cần lưu ý khi chọn hộp

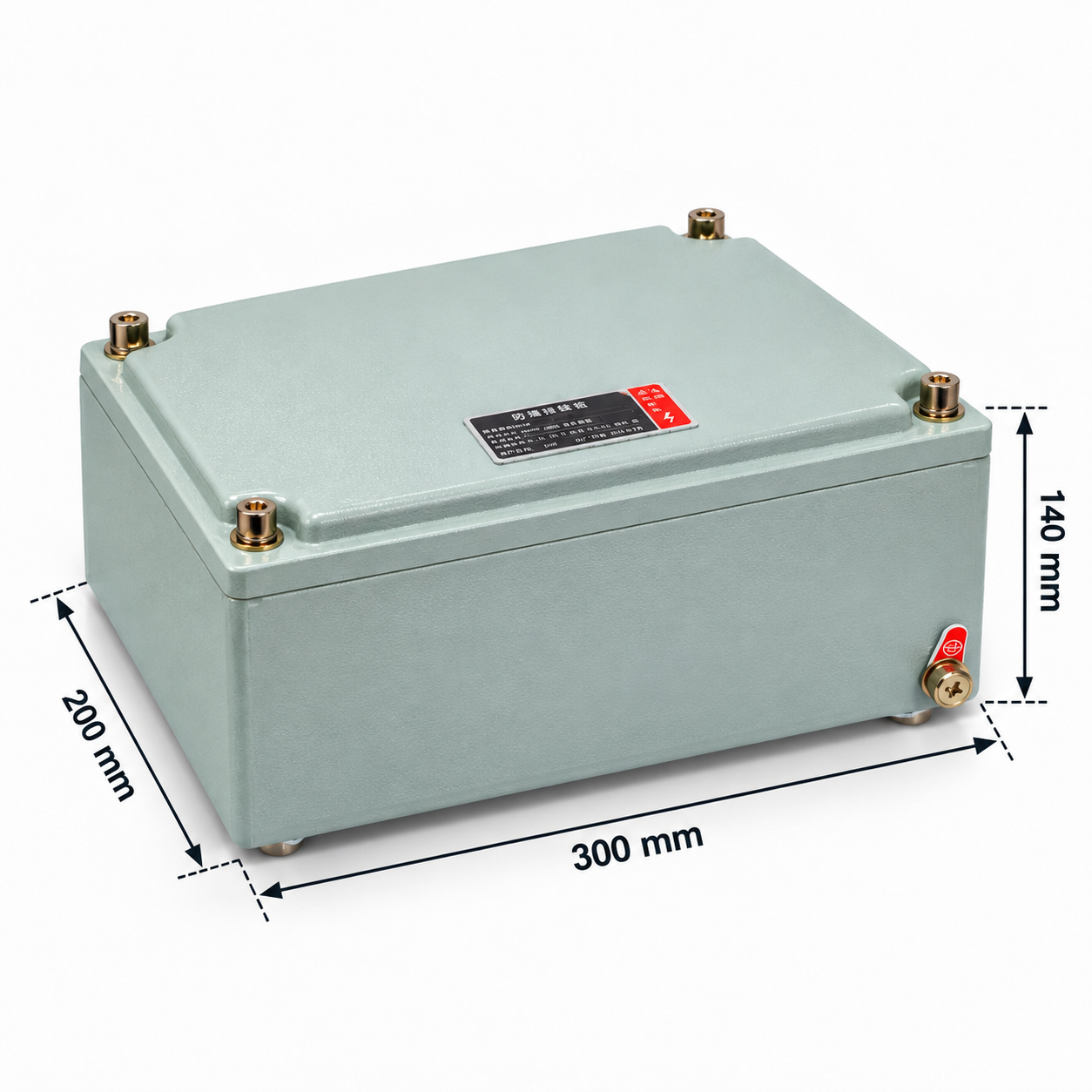

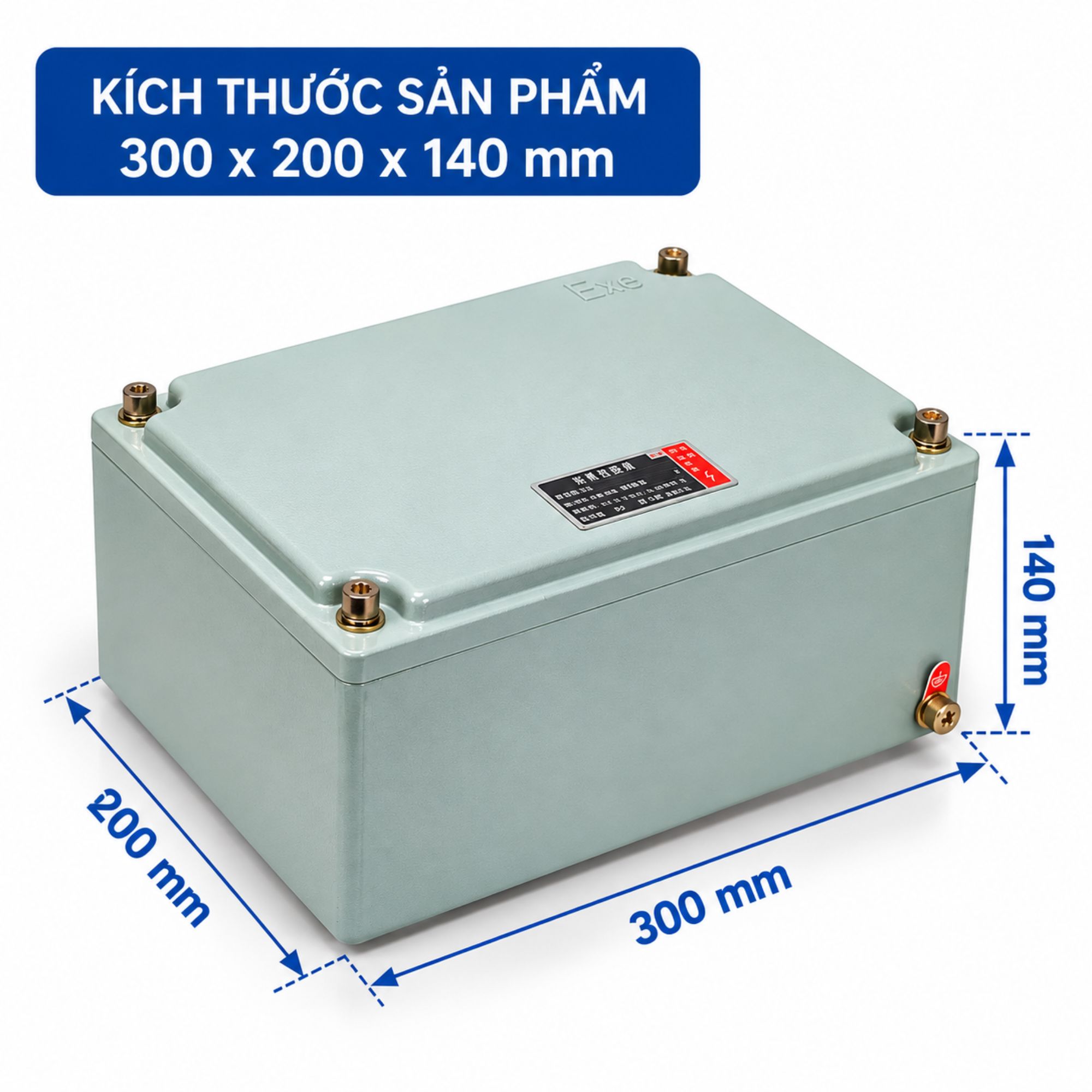

- Đúng kích thước 300 × 200 × 140 mm: đối chiếu ba chiều của hộp với khoảng trống lắp đặt, thiết bị sẽ đặt bên trong và vị trí đi dây dự kiến. Kích thước này là kích thước danh nghĩa của mẫu hàng, không thay cho bản vẽ gia công lỗ.
- Vỏ nhôm đúc: thân và nắp có kết cấu cứng, phù hợp để bố trí các đầu nối hoặc cụm linh kiện trong một khoang hộp riêng. Kiểm tra ảnh thật để đánh giá bề mặt và hình dáng của đúng mã.
- Cấp IP66 theo thông tin sản phẩm: khi lắp đặt, hiệu quả bảo vệ còn phụ thuộc gioăng nắp, cách siết vít, đầu nối cáp và mọi vị trí được gia công thêm. Chọn phụ kiện đồng bộ với yêu cầu môi trường sử dụng.

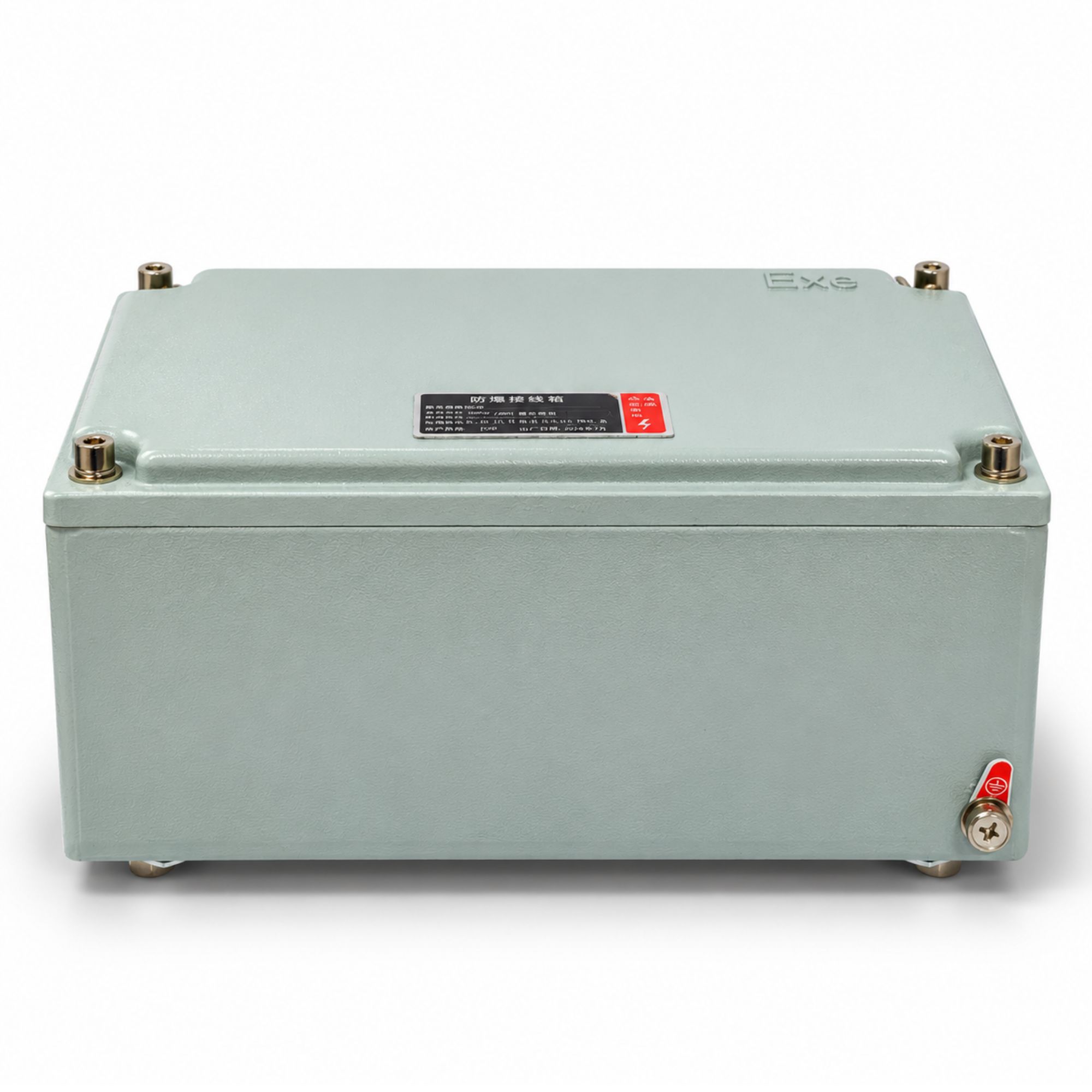

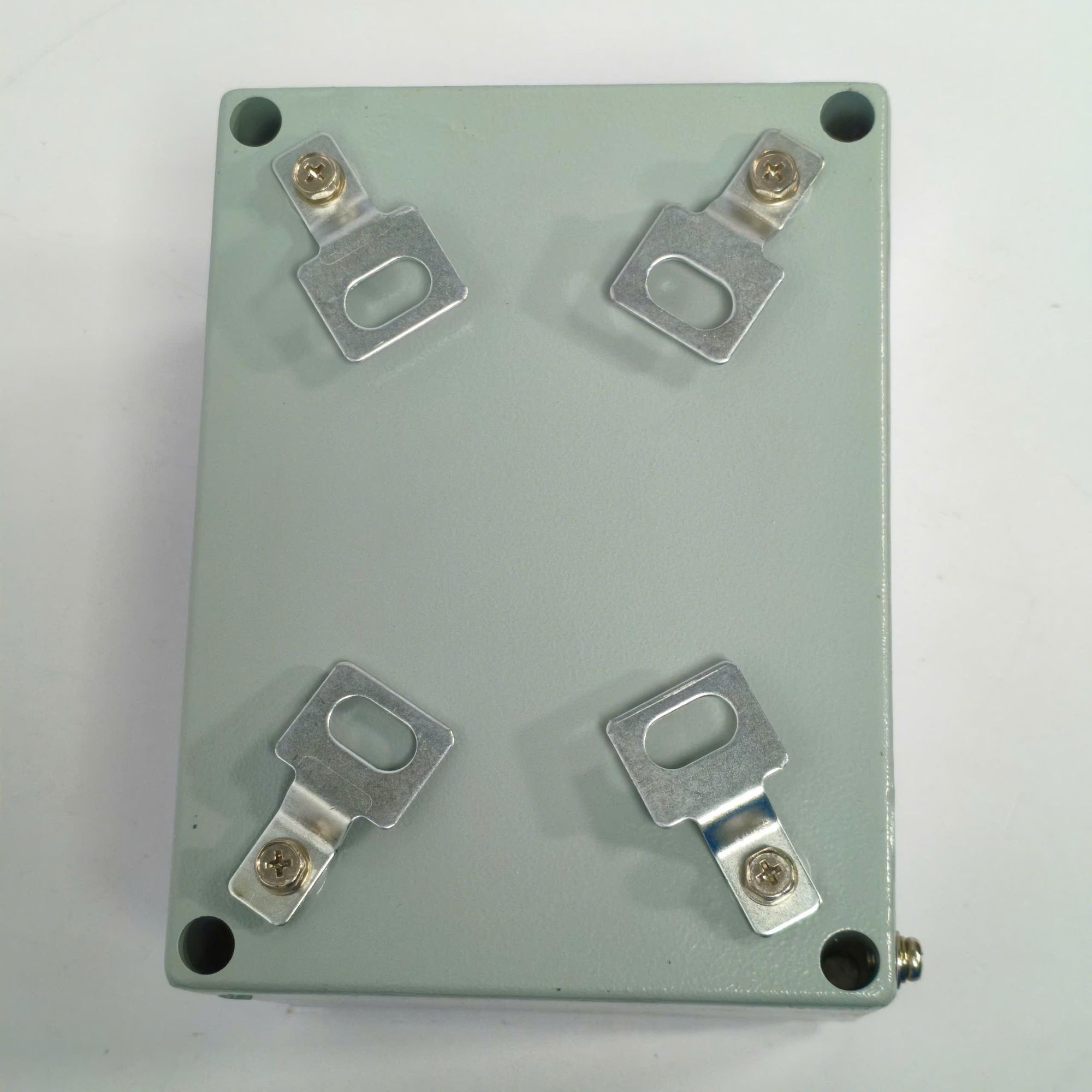

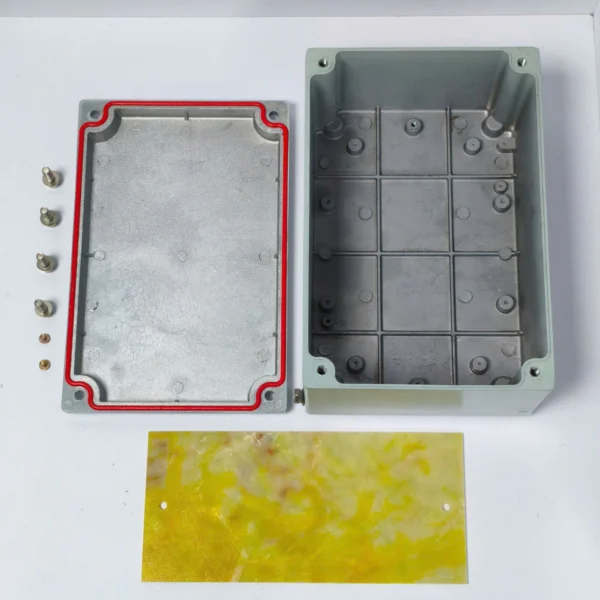

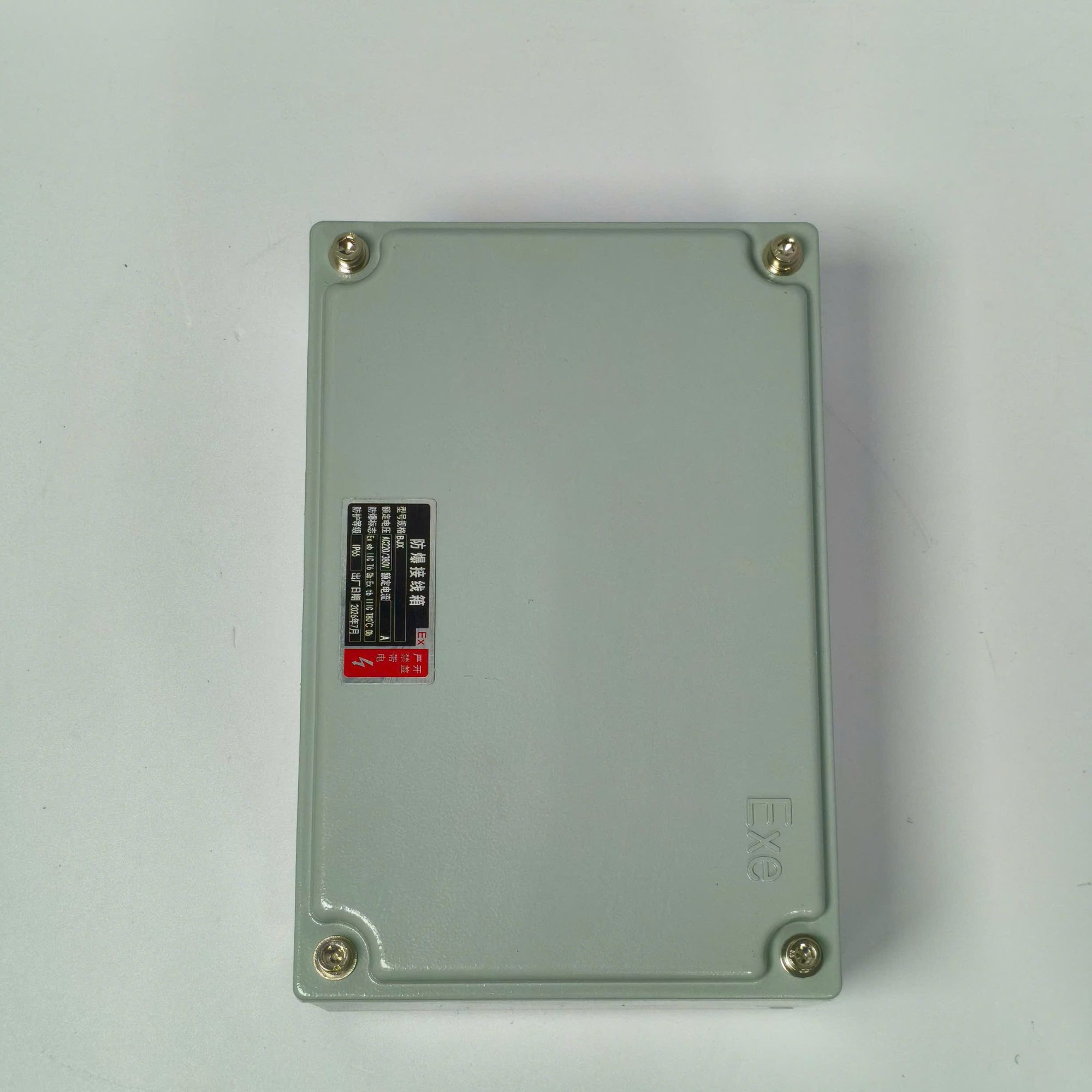

- Ảnh chi tiết rõ ràng: Thân hộp dạng chữ nhật với bốn vít giữ nắp, đầu nối đất ở mặt trước và chân lắp phía đáy. Ảnh mở nắp cho thấy gioăng đỏ, khoang hộp và tấm lắp đi kèm trong ảnh thực tế.
- Kiểm tra trước khi thi công: xác nhận kích thước hữu dụng trong lòng hộp, sơ đồ lắp và kích cỡ đầu cáp theo thiết bị thực tế. Không khoan hoặc thay đổi kết cấu vỏ khi chưa có phương án kỹ thuật phù hợp.
Thông số sản phẩm
| Thông số | Giá trị |
|---|---|
| Mã sản phẩm | BJX-300x200x140 |
| Loại | Hộp nối nhôm chống cháy nổ BJX |
| Kích thước danh nghĩa | 300 × 200 × 140 mm |
| Vật liệu vỏ | Nhôm đúc, theo thông tin sản phẩm |
| Cấp bảo vệ | IP66, theo thông tin sản phẩm |
| Màu vỏ | Xám xanh như ảnh chụp thực tế |
| Điểm nối đất | Có, vị trí thể hiện trong ảnh sản phẩm |
Thông số trên được đối chiếu từ thông tin hàng hóa và bộ ảnh chụp thực tế do cửa hàng cung cấp. Với những yêu cầu về chứng nhận phòng nổ, kiểu ren, vị trí lỗ ra vào cáp hoặc kích thước lọt lòng, bạn nên xác nhận tài liệu kỹ thuật của đúng lô hàng trước khi thiết kế và lắp đặt.
Ảnh thực tế của mã BJX-300x200x140

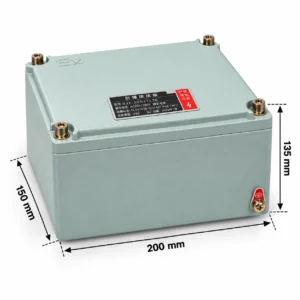

Ảnh tham khảo chung dòng hộp BJX
Các ảnh dưới đây giúp đối chiếu ba kiểu hộp và quan sát chi tiết vỏ, chân lắp. Ảnh thước cặp ghi 4,50 mm là phép đo trên mẫu được chụp trong ảnh; không dùng con số này làm thông số riêng cho cả ba mã.
Ứng dụng và lưu ý lắp đặt
Hộp phù hợp để lập phương án bố trí đầu nối, đầu cáp và linh kiện điện trong vỏ bảo vệ khi kích thước 300 × 200 × 140 mm đáp ứng không gian lắp đặt. Trước khi lựa chọn, hãy kiểm tra số lượng mối nối, bán kính uốn dây, vị trí tiếp cận khi bảo trì và chỗ lắp đầu cáp. Bản thân ảnh sản phẩm không xác nhận hộp phù hợp mọi vùng nguy hiểm; nếu công trình yêu cầu thiết bị được chứng nhận cho một khu vực cụ thể, cần đối chiếu chứng chỉ và thông số trên nhãn của đúng lô hàng.
Khi lắp, cần giữ sạch bề mặt tiếp xúc giữa thân và nắp, đặt gioăng đúng vị trí, siết các vít đều và nối đất theo thiết kế hệ thống. Phụ kiện cáp, đầu bịt lỗ và mọi lỗ gia công phải phù hợp với yêu cầu bảo vệ của cả cụm lắp đặt. Kiểm tra lại sau khi lắp và trước khi cấp điện.
Đặt hàng và đối chiếu mẫu
Hãy chọn theo đúng mã BJX-300x200x140 và xem các ảnh thật trong thư viện sản phẩm. Nếu cần xác nhận kích thước trong lòng, kiểu phụ kiện tương thích hoặc hồ sơ kỹ thuật cho dự án, bạn có thể liên hệ PinShop.vn trước khi đặt hàng. Việc đối chiếu đúng mã giúp tránh nhầm mẫu hộp có cùng kích thước mặt nắp nhưng khác chiều cao hoặc cấu tạo chân lắp.
