Hộp nhôm đóng pin IP65 HS-PIN-141036 có kích thước công bố 140 × 100 × 360mm (rộng × cao × dài), dùng làm vỏ lắp cụm pin theo bản thiết kế. Loại hộp tham chiếu 12V-60A. Đây là vỏ hộp, không gồm cell pin, BMS hay bộ sạc.
Thông số kỹ thuật
| Model | HS-PIN-141036 |
|---|---|
| Loại hộp | 12V-60A |
| Vật liệu | Nhôm |
| Cấp bảo vệ theo thông tin sản phẩm | IP65 |
| Kích thước công bố (rộng × cao × dài) | 140 × 100 × 360mm |
| Đơn vị bán | Cái |
Chọn kích thước hộp
Chiều rộng 140mm và chiều cao 100mm giữ nguyên trong dòng này; chiều dài phân biệt các mã. Trước khi đặt, bạn cần đo cụm pin đã bọc cách điện, mạch BMS, dây và đầu nối rồi so với kích thước lọt lòng thực tế. Số đo ngoài hộp không thay thế được kích thước sử dụng bên trong.

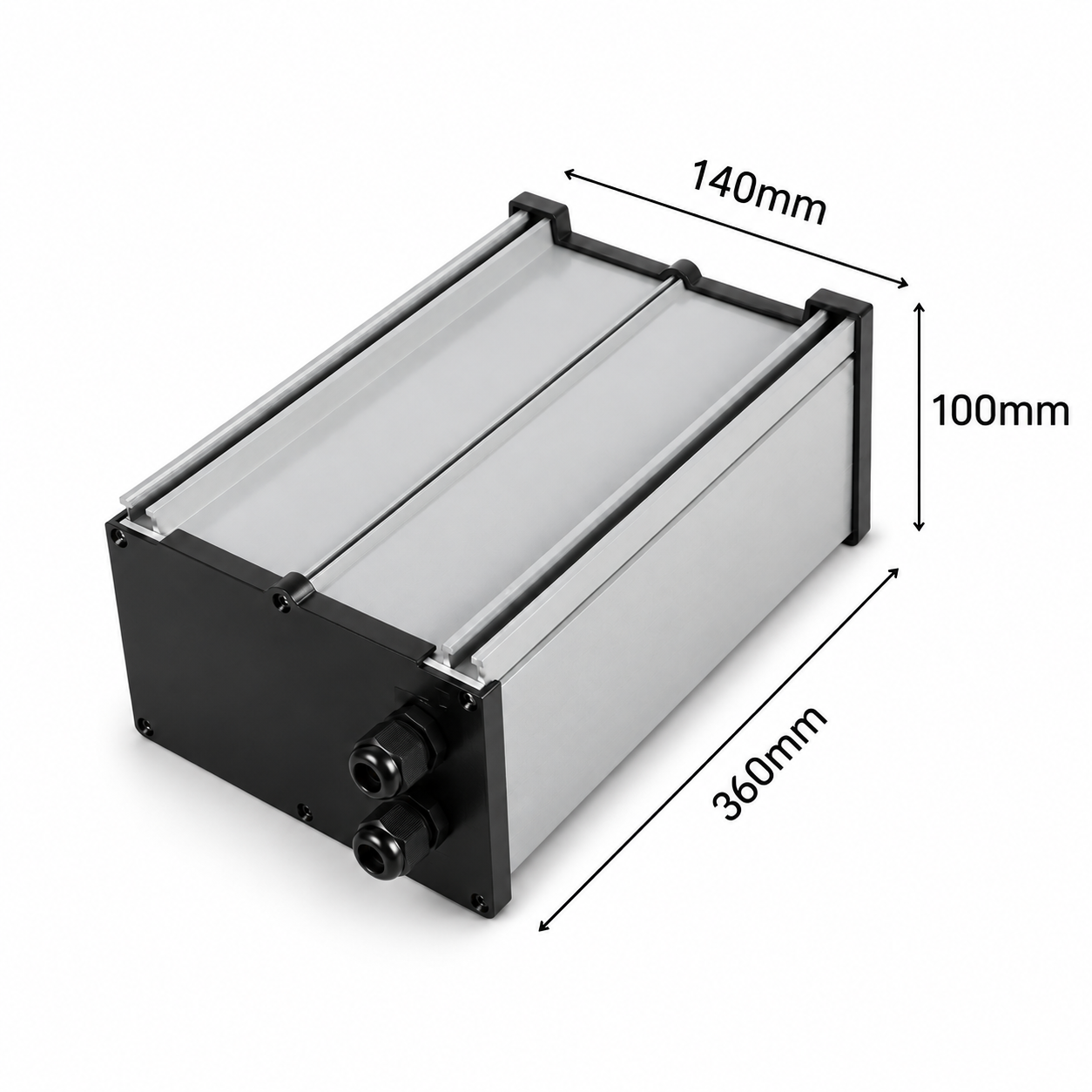

Ảnh đại diện minh họa kiểu hộp và vị trí đo kích thước theo mẫu tham chiếu. Với ứng dụng cần độ kín, cần kiểm tra tình trạng lắp ráp, đầu cáp và các lỗ gia công sau khi hoàn thiện.
Bản 360mm cho phương án dài hơn bản 330mm
HS-PIN-141036 thêm 30mm chiều dài ngoài so với HS-PIN-141033, trong khi vẫn cùng rộng 140mm và cao 100mm. Nếu thiết kế gần vừa bản 330mm, phần chênh 30mm đáng kiểm tra cho đường đi dây và khoảng lắp ráp; không nên suy từ kích thước ngoài rằng lòng hộp cũng tăng đúng 30mm.
Mã này thuộc loại 12V-60A theo bảng hàng. Khi thiết kế hộp cho pin, cần xem thêm vị trí đầu siết cáp và khả năng tháo mặt đầu sau khi đặt hộp vào vị trí sử dụng.
Đặt hàng
Chọn đúng model HS-PIN-141036 cho chiều dài 360mm. Xem thêm hộp và vỏ đựng pin tại PinShop.vn hoặc liên hệ PinShop.vn khi cần đối chiếu bản vẽ trước khi đặt.
