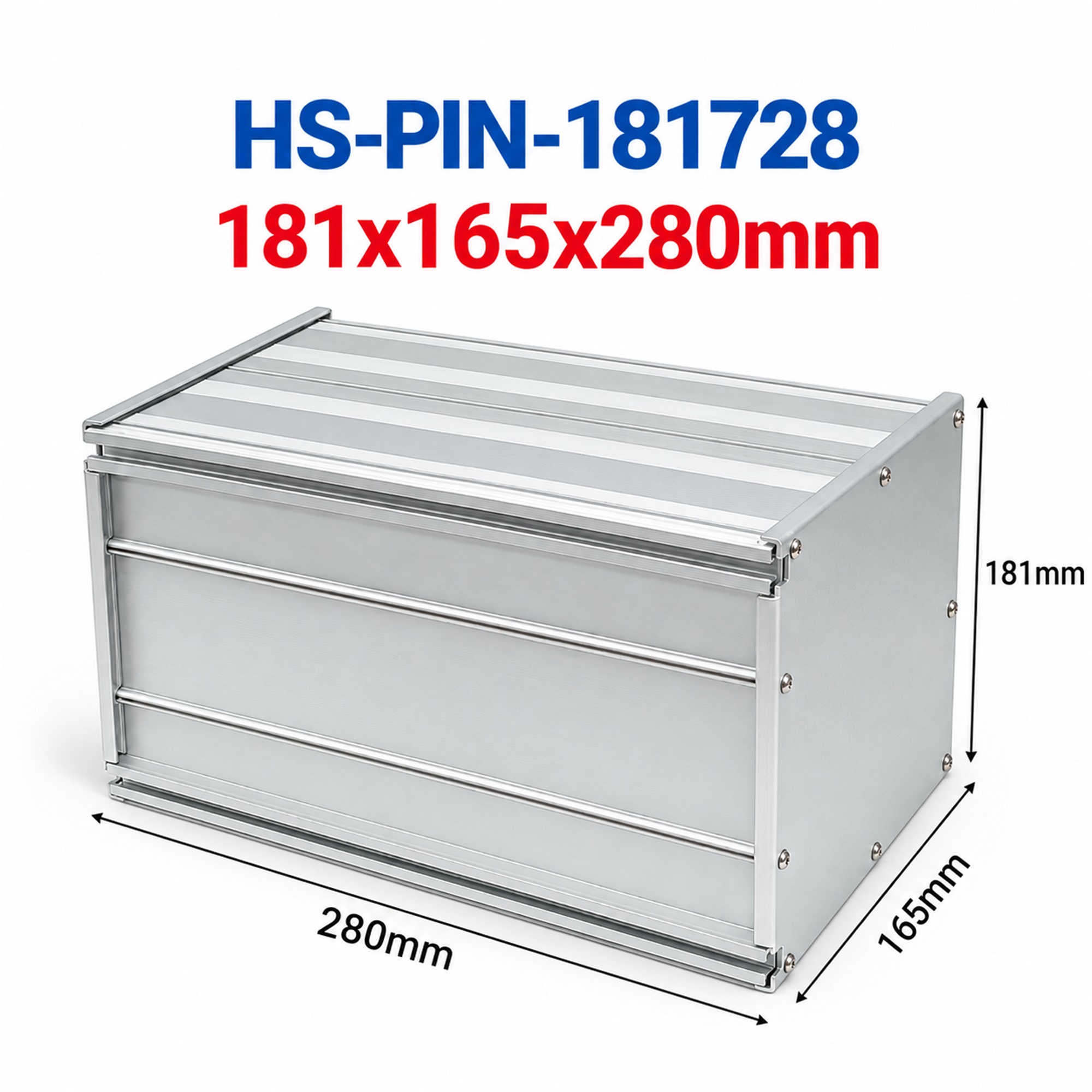

Hộp nhôm đóng pin HS-PIN-181728 có kích thước công bố 181 × 165 × 280mm, dùng làm vỏ cơ khí cho cụm pin tự lắp hoặc thay vỏ theo thiết kế. Đây là hộp nhôm, không bao gồm cell pin, mạch BMS hay bộ sạc.
Phiên bản dài 280mm nằm giữa hai bản 240mm và 380mm trong cùng dòng. Bạn có thêm chiều dài so với bản ngắn, đồng thời vẫn giữ chiều cao 181mm và chiều rộng 165mm để đối chiếu với vị trí lắp đã thiết kế.
Thông số hộp nhôm HS-PIN-181728
| Thông số | Giá trị |
|---|---|
| Model | HS-PIN-181728 |
| Vật liệu | Nhôm |
| Màu sắc | Bạc |
| Kích thước công bố | 181 × 165 × 280mm |
| Chiều cao theo sơ đồ ảnh | 181mm |
| Chiều rộng theo sơ đồ ảnh | 165mm |
| Chiều dài theo sơ đồ ảnh | 280mm |
| Đơn vị bán | Cái |
Khi xác định khả năng lắp vừa, cần đối chiếu kích thước lọt lòng của hộp với cụm pin thực tế, kể cả khung giữ, lớp lót và đầu dây.
Chọn chiều dài 280mm khi cần thêm chỗ bố trí
HS-PIN-181728 dài hơn bản 240mm là 40mm, nhưng ngắn hơn bản 380mm là 100mm. Đây là hai khoảng chênh hữu ích khi bạn đang cân nhắc một vị trí lắp có giới hạn cụ thể. Cần so cả kích thước cụm pin và đường đi dây, không chỉ số lượng cell.
Nếu dùng cùng phương án xếp cell 32140, phần chiều dài tăng thêm có thể được cân nhắc cho cách bố trí mạch, đầu dây hoặc khoảng trống lắp ráp, tùy bản vẽ thực tế. Bạn vẫn cần kiểm tra kích thước lọt lòng và phần chiếm chỗ của các chi tiết ghép trước khi chốt cấu hình.
Cấu tạo dòng hộp nhôm đóng pin

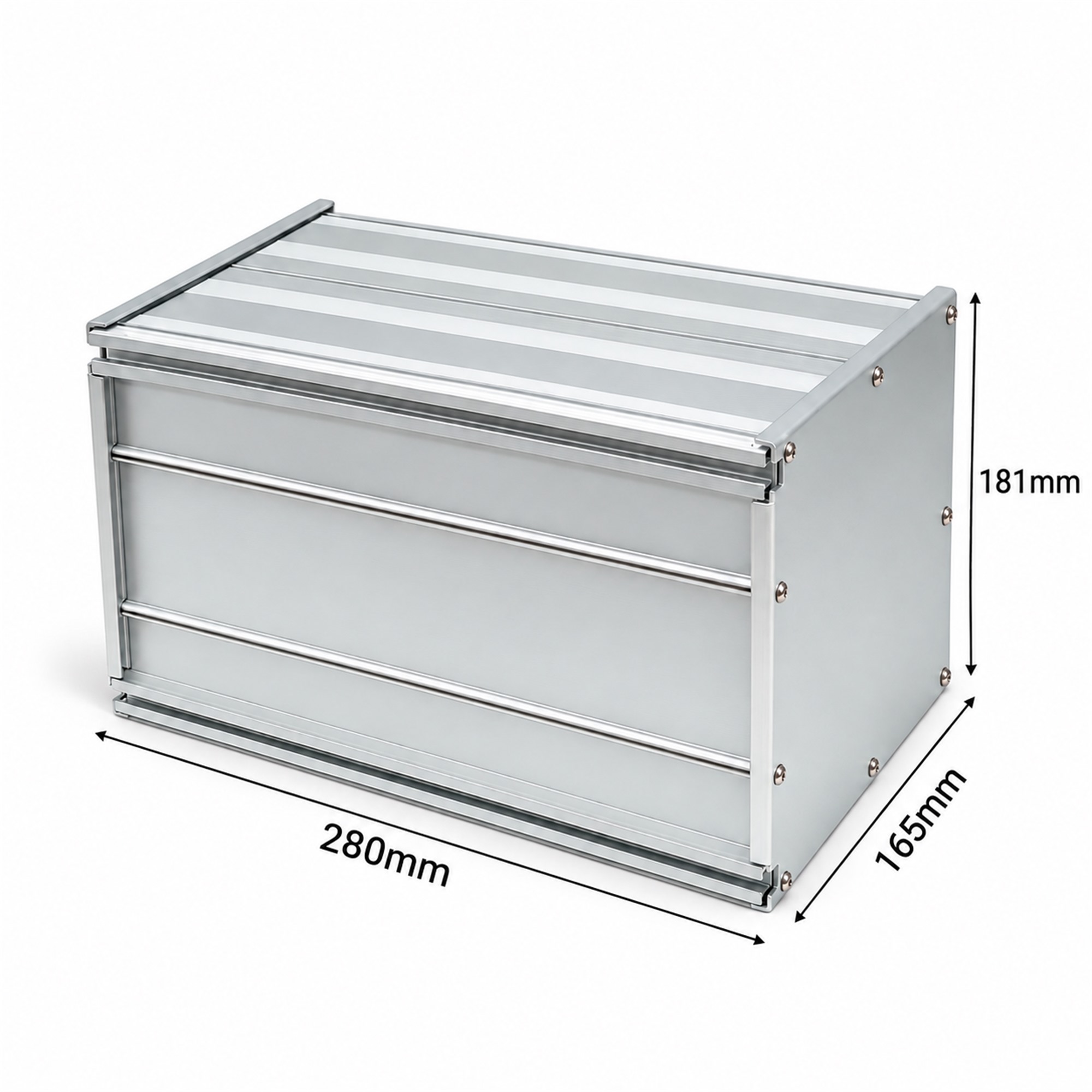

Ảnh thực tế cho thấy thân hộp nhôm màu bạc với các gân chạy dọc, mặt đầu dạng tấm và vít ghép quanh mép. Kết cấu ghép giúp bạn quan sát các vị trí cần tháo khi chuẩn bị lắp cụm pin. Trước khi gia công vị trí đưa dây ra, hãy xác định hướng đặt hộp và đường đi dây trong bản thiết kế.
- Kiểm tra vị trí mặt đầu và các vít ghép trước khi tháo lắp.
- Chuẩn bị lớp lót cách điện giữa cụm pin và vỏ kim loại.
- Bố trí đường dây để tránh bị kẹp khi ghép lại các mặt hộp.
- Kiểm tra phần gia công thêm trước khi đưa cụm pin vào sử dụng.
So sánh ba chiều dài cùng dòng
| Model | Kích thước công bố | So với mã đang xem |
|---|---|---|
| HS-PIN-181724 | 181 × 165 × 240mm | Chiều dài ngắn hơn |
| HS-PIN-181728 | 181 × 165 × 280mm | Đang xem |
| HS-PIN-181738 | 181 × 165 × 380mm | Chiều dài lớn hơn |
Ba mã khác nhau ở chiều dài. Khi cần giữ nguyên hai kích thước 181mm và 165mm, bạn có thể dùng bảng này để chọn mã cần kiểm tra tiếp. PinShop.vn khuyến nghị gửi kích thước cụm pin đã bọc cách điện và sơ đồ bố trí mạch khi cần hỗ trợ đối chiếu.
Kiểm tra trước khi đặt hộp
- Đo toàn bộ cụm pin theo phương án xếp cell dự kiến.
- Tính thêm chỗ cho mạch BMS, đầu nối, dây và lớp lót cách điện.
- Đối chiếu cả không gian trong hộp và vị trí lắp hộp bên ngoài.
- Chọn đúng mã HS-PIN-181728 khi đặt phiên bản dài 280mm.
Bản 280mm khác hai mã còn lại ở đâu?
Ba mã cùng có kích thước công bố 181mm và 165mm; chiều dài lần lượt là 240mm, 280mm và 380mm. HS-PIN-181728 là bản dài 280mm. Chọn mã dựa trên không gian lắp thực tế thay vì chỉ nhìn hình dáng bên ngoài.
Đặt hộp nhôm HS-PIN-181728 tại PinShop.vn
Mỗi đơn vị số lượng tương ứng một cái hộp. Bạn có thể tham khảo thêm các hộp và vỏ đựng pin để so kích thước trước khi chọn. Chuẩn bị bản vẽ hoặc ảnh cụm pin có thước đo sẽ giúp việc trao đổi rõ ràng hơn.
Liên hệ PinShop.vn để đối chiếu mã hộp, chiều dài 280mm và phương án bố trí linh kiện trước khi đặt hàng.
