Hộp nhôm đóng pin IP65 HS-PIN-141033 có kích thước công bố 140 × 100 × 330mm (rộng × cao × dài), dùng làm vỏ lắp cụm pin theo bản thiết kế. Loại hộp tham chiếu 12V-54A. Đây là vỏ hộp, không gồm cell pin, BMS hay bộ sạc.
Thông số kỹ thuật
| Model | HS-PIN-141033 |
|---|---|
| Loại hộp | 12V-54A |
| Vật liệu | Nhôm |
| Cấp bảo vệ theo thông tin sản phẩm | IP65 |
| Kích thước công bố (rộng × cao × dài) | 140 × 100 × 330mm |
| Đơn vị bán | Cái |
Chọn kích thước hộp
Chiều rộng 140mm và chiều cao 100mm giữ nguyên trong dòng này; chiều dài phân biệt các mã. Trước khi đặt, bạn cần đo cụm pin đã bọc cách điện, mạch BMS, dây và đầu nối rồi so với kích thước lọt lòng thực tế. Số đo ngoài hộp không thay thế được kích thước sử dụng bên trong.

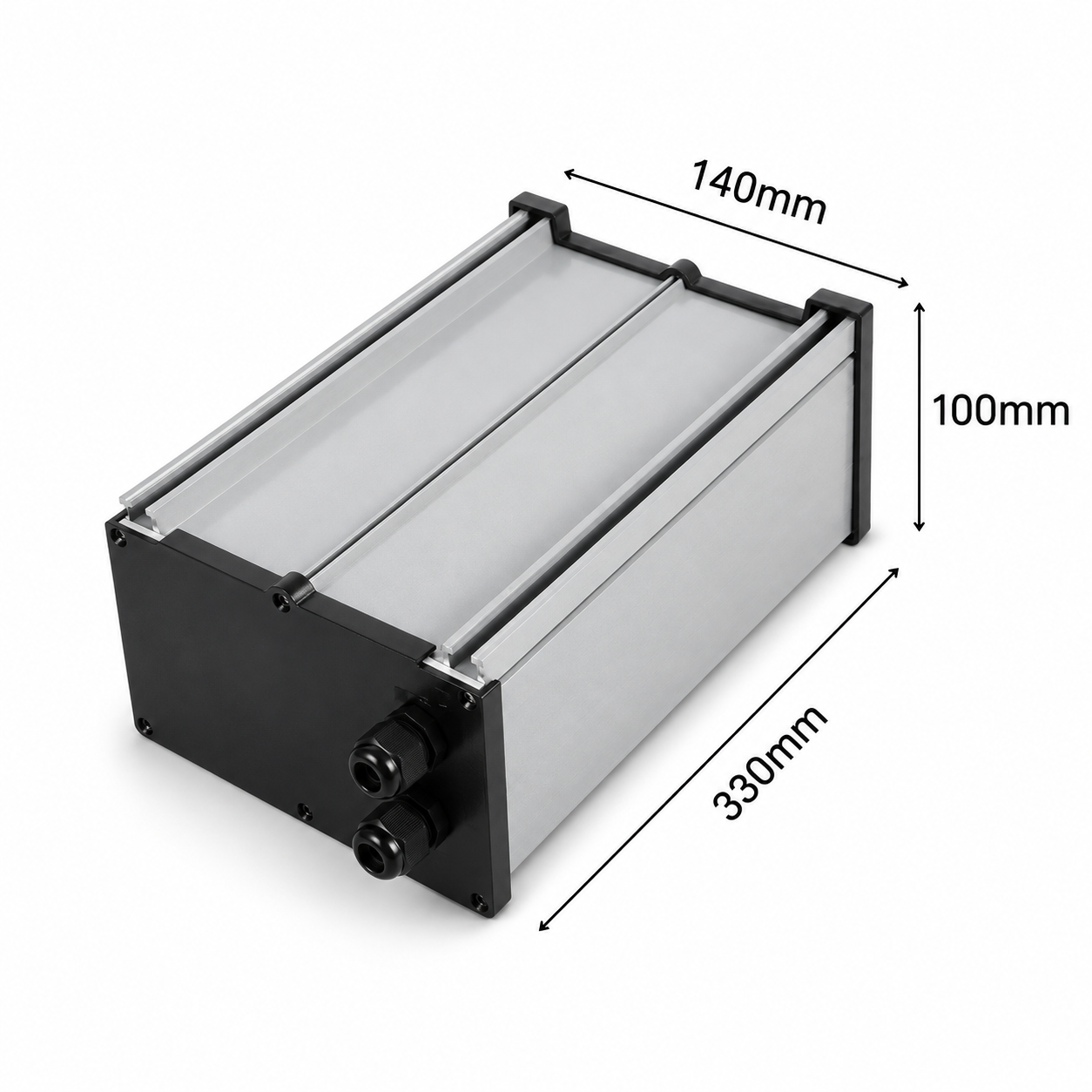

Ảnh đại diện minh họa kiểu hộp và vị trí đo kích thước theo mẫu tham chiếu. Với ứng dụng cần độ kín, cần kiểm tra tình trạng lắp ráp, đầu cáp và các lỗ gia công sau khi hoàn thiện.
Bản 330mm nằm giữa hai chiều dài sát nhau
HS-PIN-141033 dài hơn bản 270mm 60mm và ngắn hơn bản 360mm 30mm. Khi vị trí lắp giới hạn theo chiều dài, chênh 30mm với mã 360mm là số cần kiểm tra trên bản vẽ, nhất là khi cụm pin còn có đầu nối hoặc đoạn dây uốn.
Loại hộp được ghi là 12V-54A để phân biệt mã bán hàng. Tên loại không thay cho bước tính dòng, chọn BMS và kiểm tra bố trí cell của bộ pin. Hãy ướm đủ linh kiện vào kích thước lòng hộp trước khi hoàn thiện thiết kế.
Đặt hàng
Chọn đúng model HS-PIN-141033 cho chiều dài 330mm. Xem thêm hộp và vỏ đựng pin tại PinShop.vn hoặc liên hệ PinShop.vn khi cần đối chiếu bản vẽ trước khi đặt.
