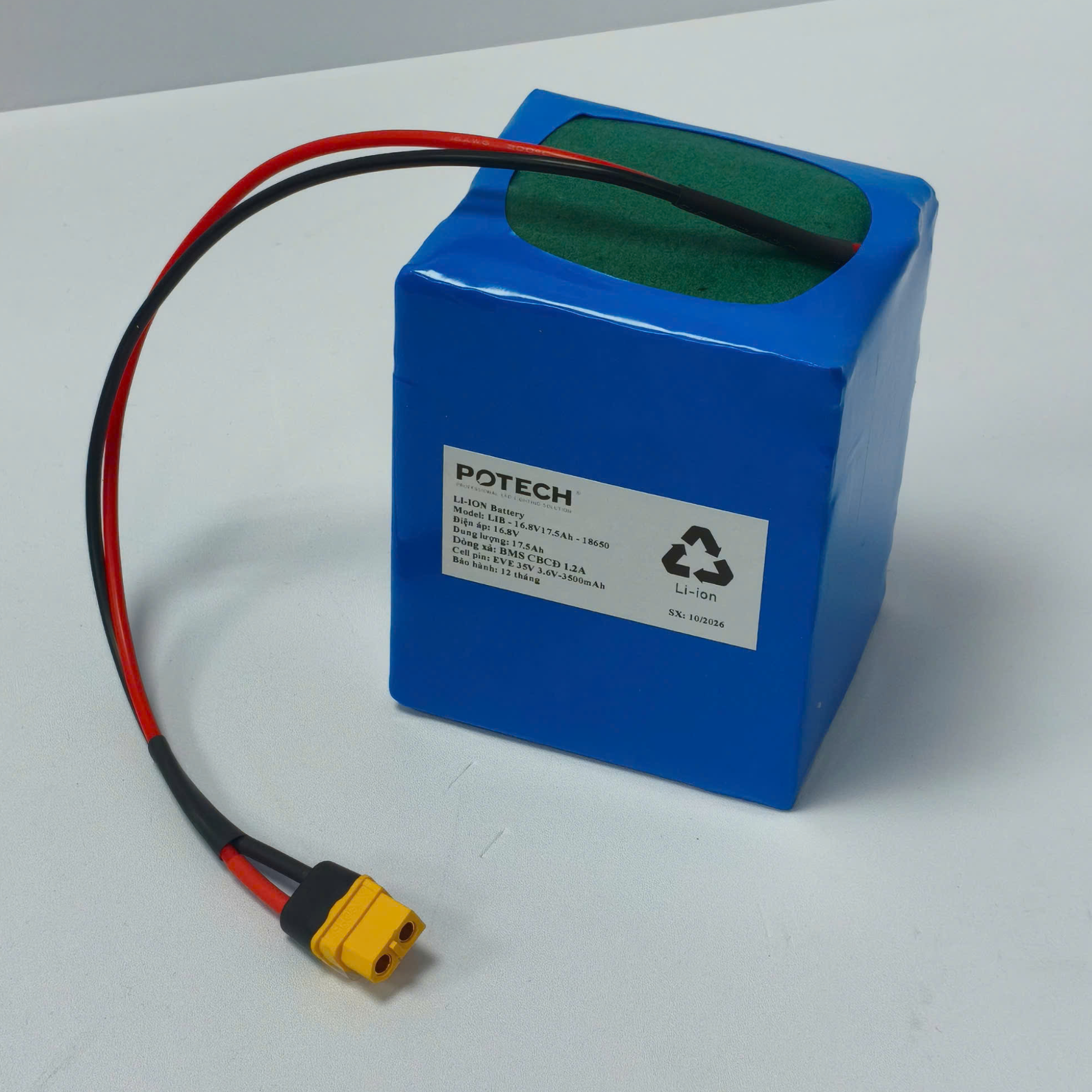

Khối pin LIB-16.8V17.5Ah-18650 được bọc màu xanh, có dây đỏ đen và đầu nối XT60 như ảnh chụp thực tế. Tem sản phẩm ghi 16.8V, 17.5Ah và sử dụng cell EVE 35V 18650, 3.6V 3500mAh. Đây là lựa chọn cho bộ thiết bị cần một khối pin Li-ion rời có đầu nối XT60, khi không gian lắp và yêu cầu điện của thiết bị phù hợp với đúng cấu hình trên tem. Trước khi thay pin cũ hoặc thiết kế bộ mới, bạn nên đối chiếu điện áp, cực tính, giắc và dòng tải với bộ sạc cũng như thiết bị đang dùng.
Đặc điểm cần kiểm tra khi chọn pin
- Tem ghi 16.8V và 17.5Ah: hai thông số chính để đối chiếu với hệ thống điện và mức dung lượng cần dùng. Không chọn pin chỉ dựa vào hình dáng bên ngoài hoặc một thông số điện áp.
- Cell EVE 35V 18650: tem ghi thông số từng cell 3.6V, 3500mAh. Cần phân biệt dung lượng một cell với dung lượng 17.5Ah của cả khối pin.
- Giắc XT60: đầu nối màu vàng có thể quan sát rõ trong ảnh thật. Kiểm tra loại giắc đối ứng và cực tính trước khi kết nối, vì cùng kiểu vỏ giắc vẫn có thể được đi dây khác nhau.
- Vỏ bọc màu xanh: ảnh nhiều góc cho thấy bề mặt bọc, đường dây và vị trí đầu ra. Hãy đo khoang lắp thực tế của thiết bị trước khi đặt hàng; kích thước phủ bì chưa được công bố trên tem.
- Thông tin BMS trên tem: tem có nhắc tới mạch BMS nhưng cách ghi dòng trên ảnh chưa đủ rõ để dùng làm giới hạn thiết kế tải. Với thiết bị cần dòng cao, hãy xác nhận dòng xả cho đúng lô sản phẩm trước khi lắp.
Thông số theo tem sản phẩm
| Thông số | Giá trị đối chiếu |
|---|---|
| Model | LIB-16.8V17.5Ah-18650 |
| Công nghệ pin | Lithium-ion |
| Điện áp ghi trên tem | 16.8V |
| Dung lượng khối pin | 17.5Ah |
| Cell ghi trên tem | EVE 35V 18650 |
| Thông số cell ghi trên tem | 3.6V, 3500mAh |
| Đầu kết nối | XT60, theo ảnh chụp thực tế |
| Vỏ bọc | Màu xanh, theo ảnh chụp thực tế |
| Bảo hành in trên tem | 12 tháng |
Giá trị trong bảng được chép từ tem và ảnh thực tế của khối pin bạn đang xem. Tem không công bố kích thước phủ bì, khối lượng, dòng xả tối đa hoặc sơ đồ đấu dây chi tiết. Nếu những thông số này quyết định khả năng vận hành của thiết bị, cần xác nhận với PinShop.vn trước khi chọn mua.

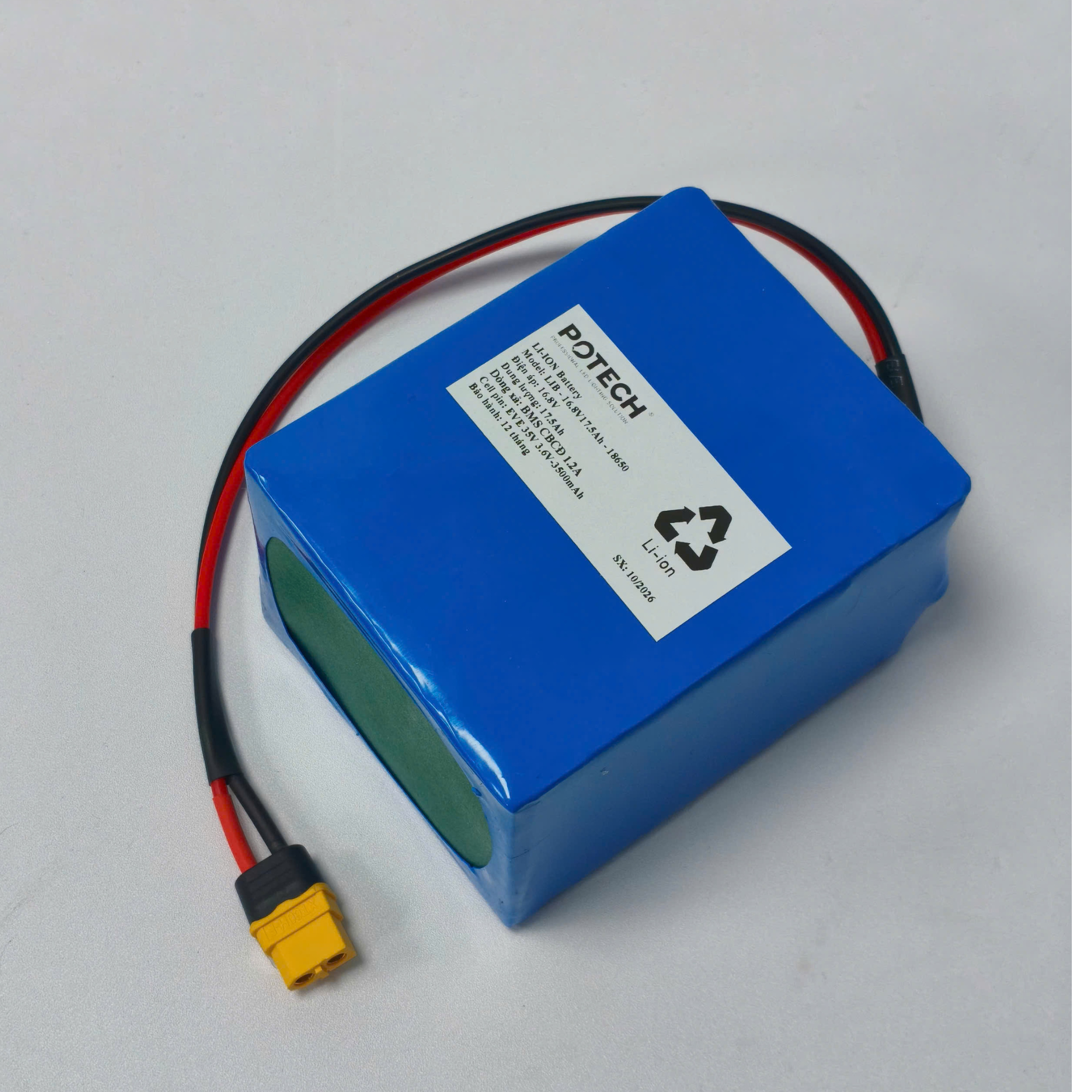

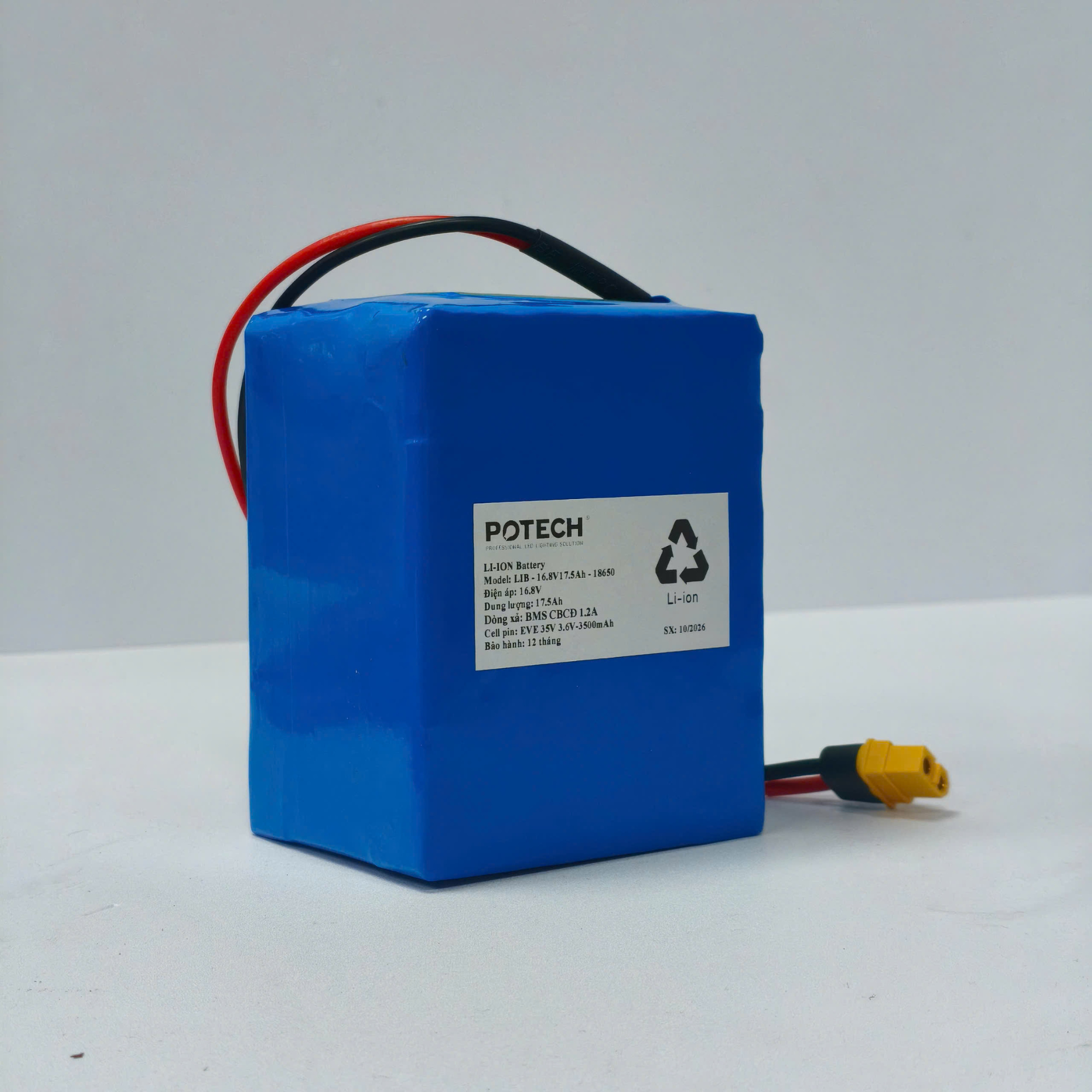

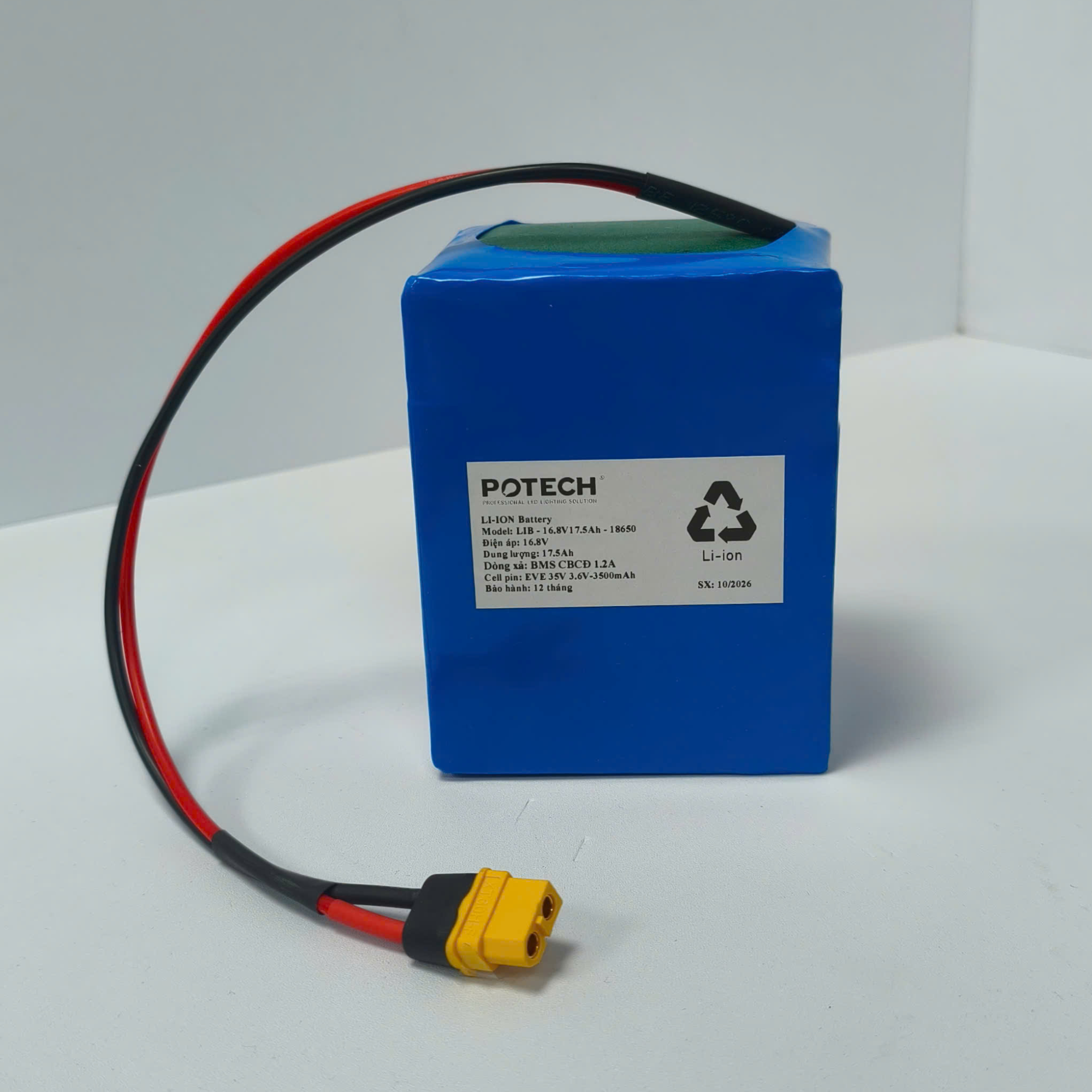

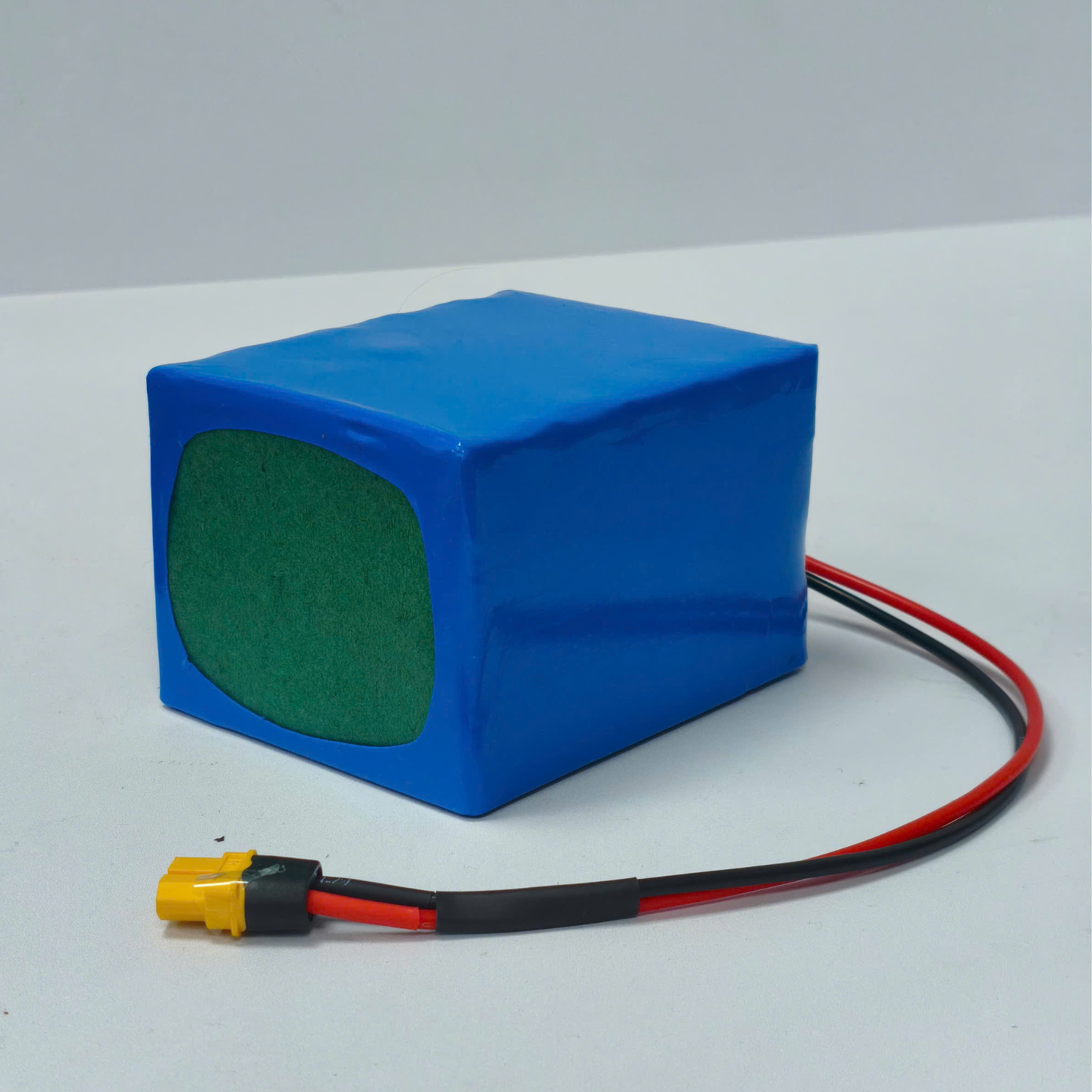

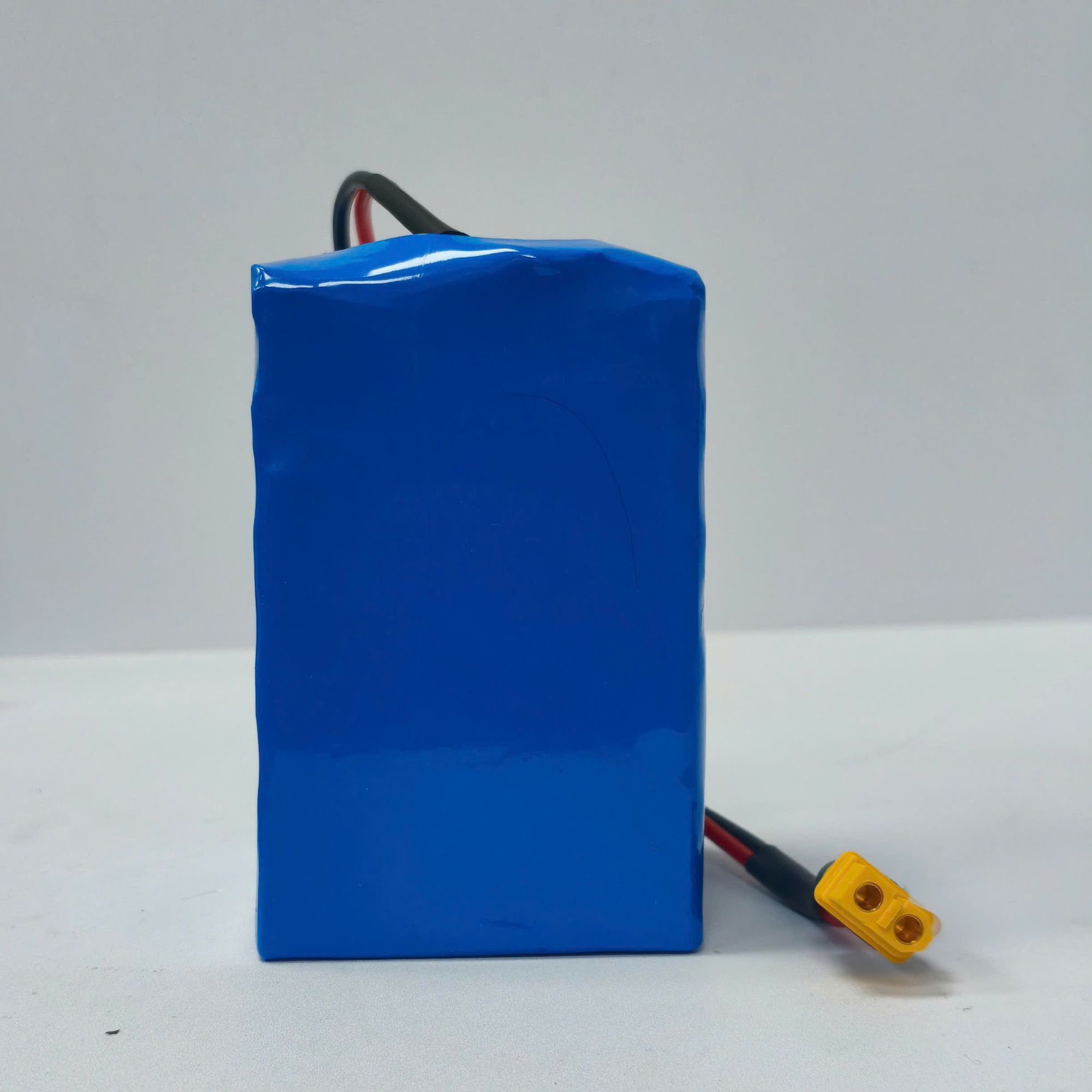

Ảnh chụp thực tế
Ứng dụng và lưu ý lắp đặt
Khối pin có thể được cân nhắc cho thiết bị dùng pin Li-ion rời và đầu nối XT60, với điều kiện thông số điện phù hợp. Người lắp cần kiểm tra giắc đực cái, cực dương cực âm, kích thước khoang chứa, bộ sạc và dòng tiêu thụ thực tế. Không ghép chung với pin khác loại hoặc dùng bộ sạc không phù hợp. Nếu thay một khối pin có sẵn, hãy so sánh tem cũ và cách đi dây trước khi tháo lắp.
Trong sử dụng, tránh ép, đâm xuyên hoặc làm hư lớp bọc của khối pin; không để đầu nối kim loại chạm nhau gây ngắn mạch. Bố trí dây không bị kéo căng và giữ pin ở vị trí phù hợp với thiết kế thiết bị. Nếu bạn cần xác nhận dòng xả, kích thước thực tế hay khả năng tương thích với bộ sạc, hãy liên hệ PinShop.vn cùng thông tin thiết bị trước khi đặt hàng.
