Pin LiFePO4 60V/72V Cho Xe Điện: Pack 18S/20S/24S DIY

Pack pin lifepo4 xe điện 60V và 72V đang thay dần ắc quy chì-acid trên xe máy điện, scooter người lớn, xe golf, xe nâng tay đẩy (electric pallet jack), AGV nhẹ và e-bike công suất cao 1.5-3kW. Lý do: cùng dung lượng kWh, pack LFP nhẹ hơn chì-acid 3 lần, vòng đời 2000-4000 chu kỳ (gấp 6-10 lần chì), không chảy axit, không cần bảo dưỡng nước cất. Bài này phân tích cấu hình 18S/20S/24S, cell xây pack, BMS, bộ sạc và lưu ý đóng pack cho xe điện thực tế. Nếu mới làm quen LFP, đọc trước Pin LiFePO4 là gì? và Thông số kỹ thuật pin LiFePO4 rồi quay lại.

1. Pin LiFePO4 60V/72V cho xe điện – tổng quan

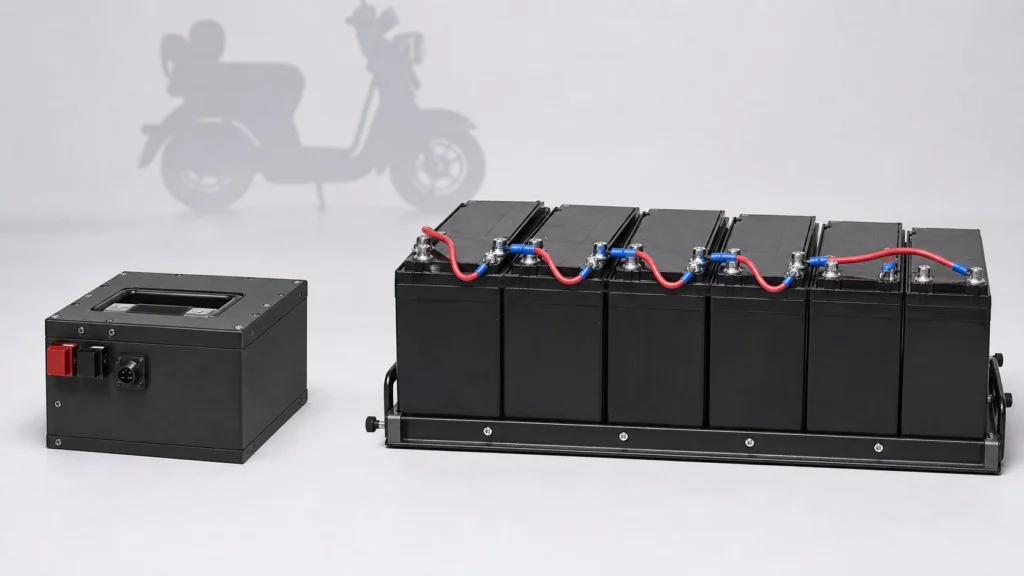

Trên dải xe điện cá nhân và xe công nghiệp nhẹ, 60V và 72V là 2 mức điện áp chuẩn ngành. 60V phổ biến trên xe máy điện phổ thông, scooter 1000-1500W, xe golf 4 chỗ. 72V dùng cho xe máy điện sport, scooter người lớn 2000-3000W, xe nâng tay đẩy, AGV, e-bike full-suspension công suất cao. Pack LFP cùng kWh nhẹ hơn pack chì 3 lần, nhỏ hơn 50%, vòng đời gấp 6-10 lần. Chi phí ban đầu cao hơn 2-3 lần nhưng chia theo chu kỳ thì rẻ hơn rõ rệt.

Khác biệt quan trọng so với pack 48V ESS: pack xe điện ưu tiên dòng xả cao (xe tăng tốc kéo dòng đỉnh 3-5C), chống rung, IP67 và mật độ năng lượng. Vì thế cell xây pack thường là cell trụ dòng xả cao (33140, 32700) hoặc cell vuông dòng power 50-100Ah, không phải cell ESS 280Ah/314Ah như pack solar.

2. Cấu hình 18S (60V), 20S (64V), 24S (72-77V) – chọn số S đúng

“60V” và “72V” là tên gọi kế thừa từ ắc quy chì (5 bình hoặc 6 bình 12V nối tiếp). Quy đổi sang LFP có 3 cấu hình phổ biến.

2.1 18S – pack 60V “truyền thống”

18 cell LFP nối tiếp: 18 × 3.2V = 57.6V danh định, sạc đầy 18 × 3.65V = 65.7V, cutoff 18 × 2.5V = 45V. Khớp với hầu hết controller xe máy điện 60V cũ chạy chì-acid (dải vận hành 50-67V). 18S là lựa chọn an toàn khi bạn nâng cấp xe máy điện chì sang LFP mà giữ nguyên controller và sạc.

2.2 20S – pack 64V “thay chì 60V cao cấp”

20 cell LFP: 64V danh định, sạc đầy 73V, cutoff 50V. Một số controller xe điện đời mới chấp nhận 60-75V input – pack 20S cho thêm 10% dung lượng sử dụng so với 18S cùng Ah. 20S đang là cấu hình “sweet spot” cho scooter người lớn và e-bike fat-tire.

2.3 24S – pack 72V cho xe sport/công nghiệp

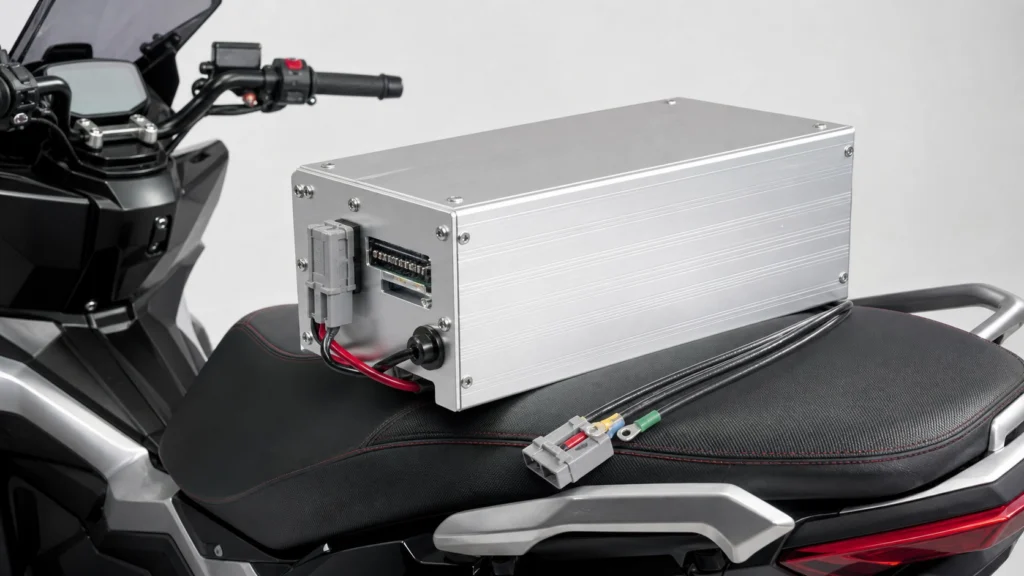

24 cell LFP: 76.8V danh định, sạc đầy 87.6V, cutoff 60V. Đây là cấu hình tiêu chuẩn cho xe máy điện sport, scooter 2000-3000W, xe nâng tay đẩy điện và AGV. Controller 72V thường được thiết kế cho dải 60-90V, ăn được pack 24S LFP sạc đầy 87.6V mà không cảnh báo overvoltage.

Lưu ý: một số tài liệu Trung Quốc ghi pack “72V LFP” là 22S hoặc 23S – thực tế dải này ít gặp ở Việt Nam, không khớp controller chuẩn. Khi mua pack, kiểm tra rõ số S thay vì chỉ nhìn nhãn “72V”. Tra cứu chi tiết bảng điện áp tại Bảng tra điện áp pin LiFePO4.

3. Cell xây pack 60V/72V – cell trụ 33140 hay cell vuông 50-100Ah

Pack xe điện khác pack ESS ở yêu cầu dòng xả. Tăng tốc xe scooter 2000W tải 90kg leo dốc kéo dòng đỉnh 80-120A trên pack 72V 30Ah – tức 3-4C. Cell phải chịu được.

3.1 Cell trụ 33140 dòng power

Cell 33140 LFP (15Ah, 33mm × 140mm) là cell trụ dòng xả cao chuyên cho xe điện: xả liên tục 3C (45A), xả đỉnh 8C (120A) trong 10 giây. Pack 72V 30Ah = 24S2P = 48 cell 33140. Ưu điểm: dòng xả cực cao, dễ tản nhiệt qua khe hở giữa cell, sửa chữa thay từng cell dễ. Nhược điểm: 48 mối hàn nickel, đòi hỏi máy hàn điểm chuẩn và kinh nghiệm. Chi tiết tại Cell 33140 LiFePO4.

3.2 Cell vuông LFP 50-100Ah dòng power

Cell vuông EVE LF50K (50Ah), CATL 100Ah dòng power xả liên tục 2-3C, đỉnh 5C. Pack 72V 100Ah = 24S1P cell 100Ah. Ưu điểm: nội trở pack thấp (~5 mΩ), không cần máy hàn, busbar đồng siết bulông. Nhược điểm: dung lượng “cứng” (50Ah hoặc 100Ah, không có 30Ah), trọng lượng pack lớn hơn 33140 cùng kWh khoảng 10-15%.

3.3 Nguyên tắc chọn cell

Pack ≤ 30Ah cho xe máy điện, scooter cá nhân: cell trụ 33140 hoặc 32700. Pack ≥ 50Ah cho xe golf, xe nâng, AGV: cell vuông 50Ah/100Ah dòng power. Danh mục cell có trong Danh mục Pin LiFePO4.

4. Bảng so sánh pack 60V/72V theo dung lượng

Pack pin lifepo4 60v và pin lifepo4 72v hiện đóng theo các mức dung lượng phổ biến dưới. Bảng tổng hợp số cell, kWh, dòng xả, ứng dụng để bạn chọn theo công suất xe và quãng đường mong muốn.

Pack	Cấu hình	Dung lượng	kWh	Cell xây pack	Dòng xả liên tục	Ứng dụng
60V 20Ah	18S	20Ah	1.15 kWh	32700 (4P18S) hoặc 33140 (1P18S)	30-45A	Xe máy điện 800-1200W, e-bike
60V 30Ah	18S	30Ah	1.73 kWh	32700 (5P18S) hoặc 33140 (2P18S)	45-90A	Scooter 1500W, xe máy điện phổ thông
60V 50Ah	20S	50Ah	3.20 kWh	Cell vuông LF50K (20S1P)	100-150A	Xe golf 4 chỗ, AGV nhẹ
60V 100Ah	20S	100Ah	6.40 kWh	Cell vuông 100Ah power (20S1P)	150-200A	Xe golf, xe nâng tay đẩy, ESS xe
72V 20Ah	24S	20Ah	1.54 kWh	33140 (1P24S)	30-45A	E-bike công suất cao 1500-2000W
72V 30Ah	24S	30Ah	2.30 kWh	33140 (2P24S) hoặc 32700 (5P24S)	60-120A	Scooter 2000-3000W, xe máy sport
72V 50Ah	24S	50Ah	3.84 kWh	Cell vuông LF50K (24S1P)	100-150A	Xe nâng tay đẩy, AGV, scooter sport
72V 100Ah	24S	100Ah	7.68 kWh	Cell vuông 100Ah power (24S1P)	200A liên tục	Xe nâng công nghiệp nhẹ, xe golf 6 chỗ

Pack pin lifepo4 60v 20ah (1.15 kWh) đi được 35-50km tốc độ 30 km/h trên xe máy điện 1000W. Pack pin lifepo4 60v 30ah (1.73 kWh) cho 55-75km – cấu hình phổ biến nhất hiện nay. Pack pin lithium 60v 100ah (6.4 kWh) cho xe golf 4 chỗ chạy 80-120km/lần sạc. Pack 72V 30Ah cho scooter 2000W chạy 50-70km, đủ một ngày đi làm + về.

5. BMS 18S/20S/24S – dòng xả và cân bằng

BMS xe điện khác BMS ESS ở 2 điểm: dòng xả đỉnh phải cao (3-5C trong vài giây) và phải chống rung tốt. Sai sót ở BMS làm pack tự ngắt giữa đường.

5.1 Chọn dòng xả BMS theo công suất xe

Quy tắc: BMS định mức ≥ 1.5 lần dòng xả đỉnh thực tế của controller. Xe scooter 2000W trên pack 72V kéo đỉnh 2000/65 ≈ 30A liên tục, đỉnh 80-100A khi tăng tốc → BMS chọn 100-150A (Daly 100A smart, JBD 100A common-port hoặc JK B2A24S 150A). Xe nâng tay đẩy động cơ 3000W trên pack 72V kéo đỉnh 150A → BMS 200A hoặc BMS contactor.

5.2 Cân bằng cell trong pack xe điện

Pack xe điện sạc/xả sâu hơn ESS (thường 90-95% DOD/chu kỳ), cell lệch nhanh hơn. BMS cân bằng thụ động 50-200 mA đủ cho pack mới 6-12 tháng đầu. Sau đó, cell ngoài rìa pack (gần vỏ, nhiệt độ khác) lệch nhanh, nên cân nhắc BMS cân bằng chủ động (JK B2A24S20P, 2A balance) cho pack ≥ 50Ah hoặc dùng > 2 năm. Đọc thêm BMS và mạch cân bằng pin LiFePO4.

5.3 Chống rung và chống nước cho BMS

BMS đặt trong pack xe phải đổ keo silicon (potting) hoặc dán foam EVA quanh PCB. Dây balance lead 21 sợi (cho 20S) hoặc 25 sợi (24S) cần ép connector JST chắc, bọc gen co và buộc cố định – tránh rung làm tuột connector, gây mất tín hiệu cell và ngắt BMS đột ngột.

6. Sạc pin LFP 60V/72V – CC/CV và bộ sạc phù hợp

Sạc đúng quyết định tuổi thọ pack. Bộ sạc xe điện chì cũ không dùng được cho LFP – khác điện áp ngắt và đường cong sạc.

6.1 Điện áp sạc đầy theo cấu hình

Pack 18S LFP sạc đầy 65.7V (3.65V × 18). Pack 20S sạc đầy 73V. Pack 24S sạc đầy 87.6V. Chế độ “long life” sạc 3.55V/cell: 18S → 63.9V, 20S → 71V, 24S → 85.2V – hy sinh ~3-5% dung lượng để pack đạt 4000+ chu kỳ thay vì 2500.

6.2 Dòng sạc theo C-rate

Pack xe điện chịu được sạc 0.5C nhưng để tăng tuổi thọ, dòng sạc thực tế khuyến nghị 0.3-0.5C. Pack 60V 30Ah sạc 10-15A (đầy trong 2-3 giờ). Pack 72V 100Ah sạc 30-50A (sạc trạm hoặc sạc nhanh tại điểm đổi pack). Sạc qua đêm tại nhà thường dùng bộ sạc 0.2C cho yên tâm, ít nóng.

6.3 Bộ sạc CC/CV chuyên dụng

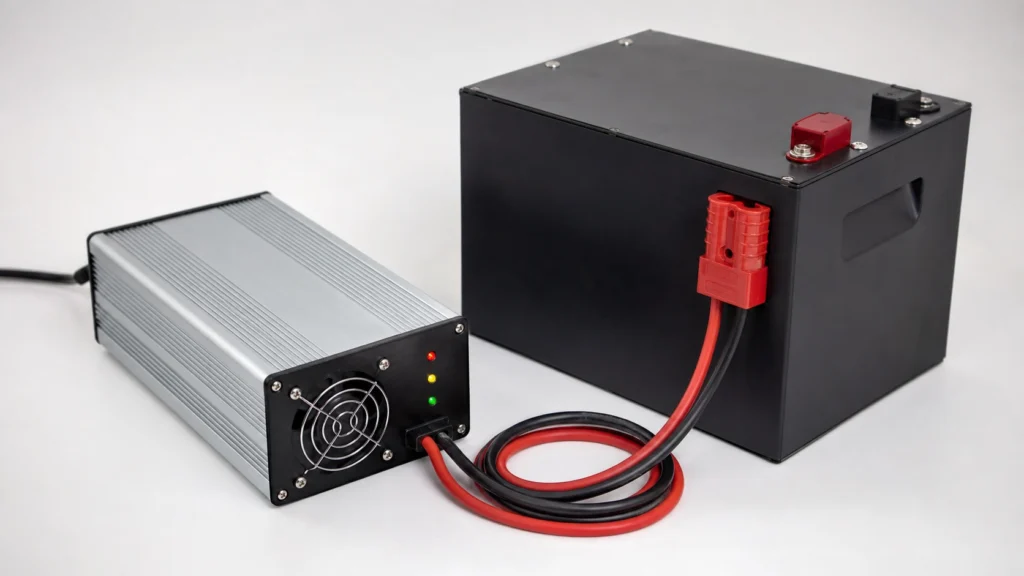

Bộ sạc sạc pin lifepo4 60v CC/CV chuẩn có 3 đèn báo: đỏ (sạc CC), vàng (CV giảm dòng), xanh (kết thúc < 0.05C). Đầu ra Anderson SB50 hoặc XT60/XT90 tùy pack. Bộ sạc 72V cho pack 24S nên có cầu chì đầu vào AC và quạt làm mát chủ động vì công suất 500-2000W. Tham khảo nguyên lý sạc tại Cách sạc pin LiFePO4.

7. Lưu ý đóng pack pin lifepo4 cho xe điện

Pack xe điện làm việc trong điều kiện rung lắc, bụi, nước, nhiệt độ thay đổi – phải đóng pack kỹ hơn pack ESS đặt trong nhà.

7.1 Chống rung cơ học

Cell trong pack phải cố định bằng holder nhựa ABS (cell trụ) hoặc khung nhôm + busbar cứng (cell vuông). Khe giữa cell và vỏ pack đệm foam EVA 3-5mm. Cell tuyệt đối không được “đập” vào nhau khi pack lắc – mối hàn nickel sẽ nứt sau 3-6 tháng.

7.2 IP67 và thoát khí

Vỏ pack xe điện ngoài trời nên đạt IP65-IP67: keo silicon kín mép nắp, ron cao su quanh đầu Anderson và đầu sạc. Đồng thời, pack phải có lỗ thoát áp một chiều (vent valve) phòng cell venting trong tình huống quá nhiệt cực hiếm – kín hoàn toàn nguy hiểm hơn IP65 có vent.

7.3 Cầu chì và switch ngắt

Pack 60V/72V chạy dòng đỉnh 100-200A bắt buộc có cầu chì DC tương ứng (ANL fuse 150A/200A) ngay sau cực dương. Switch ngắt thủ công (battery disconnect 175A Anderson hoặc DC contactor) đặt trước controller – cho phép cô lập pack khi sửa xe hoặc tình huống sự cố. Không bao giờ ngắt pack bằng cách rút Anderson dưới tải.

8. Tổng kết và tham khảo báo giá

Pack pin lifepo4 xe điện 60V (18S/20S) và 72V (24S) là chuẩn thay thế ắc quy chì-acid trên xe máy điện, scooter, e-bike công suất cao, xe golf và xe nâng tay đẩy. So với chì cùng kWh, pack LFP nhẹ hơn 3 lần, vòng đời gấp 6-10 lần, không bảo dưỡng. Khi xây pack, bạn quyết định 3 thứ: số S đúng theo controller (18S/20S/24S), cell type (33140 power cho pack ≤ 30Ah, cell vuông 50-100Ah power cho pack lớn), và BMS dòng xả 1.5x công suất đỉnh xe có cân bằng phù hợp. Bộ sạc CC/CV chuyên LFP đúng điện áp ngắt (65.7V/73V/87.6V) và dòng 0.3-0.5C.

Để tham khảo báo giá pack pin lifepo4 60v 20ah, pin lifepo4 60v 30ah, pin lifepo4 72v 30Ah/50Ah/100Ah, cell 33140 LFP, cell vuông EVE LF50K/LF100K dòng power, BMS Daly/JBD/JK 18S-24S hoặc tư vấn cấu hình pack theo công suất controller cụ thể, vui lòng liên hệ Zalo/hotline pinshop.vn. Giá cập nhật theo lô nhập – báo giá thực tế gửi qua Zalo sau khi xác nhận cấu hình xe.
