Cách Sạc Pin LiFePO4 Đúng Cách & Bộ Sạc Cho 12V/24V/48V/60V

Bạn vừa đóng xong pack LiFePO4 4S 12V hoặc 16S 48V cho hệ solar, xe điện hay UPS – đang phân vân chọn bộ sạc, đặt điện áp và dòng sạc thế nào. Đây là tình huống phổ biến với người mới tự đóng pack. Sai thông số – quá áp 0.2V/cell, dòng quá cao, hoặc nhầm sạc Li-ion NMC – pack có thể phình, mất 30-40% dung lượng sau 3-6 tháng. Bài viết hệ thống quy trình sạc pin LiFePO4 đúng cách: CC/CV, điện áp theo cấu hình, dòng sạc tối ưu, mạch sạc cho pack 12V-60V, các lỗi thường gặp. Nếu chưa nắm cơ bản LFP, tham khảo bài Pin LiFePO4 là gì để hiểu vì sao cell này có ngưỡng sạc khác Li-ion.

1. Sạc pin LiFePO4 khác sạc Li-ion thế nào – bản chất CC/CV

Cả LiFePO4 và Li-ion NMC/LCO đều sạc theo chuẩn CC/CV (Constant Current / Constant Voltage), nhưng ngưỡng điện áp khác nhau hoàn toàn. Dùng nhầm sạc của hai dòng là lỗi thường gặp nhất với người mới.

1.1 Vì sao LFP cần bộ sạc riêng

Li-ion NMC sạc đầy ở 4.2V/cell, LFP sạc đầy ở 3.65V/cell – chênh 0.55V/cell. Dùng sạc Li-ion 4S (16.8V) cho pack LFP 4S, mỗi cell LFP bị ép lên 4.2V, vượt ngưỡng an toàn 0.55V. Cathode mất ổn định, lithium plating xuất hiện trên anode, cell phình trong vài chu kỳ. Ngược lại, sạc LFP dùng cho pack Li-ion sẽ không bao giờ đạt 100% – pack chỉ vào ~60-70% SOC.

1.2 CC/CV là gì

CC (Constant Current) là pha sạc dòng cố định – bộ sạc đẩy dòng ổn định, điện áp tăng dần lên ngưỡng đặt. CV (Constant Voltage) bắt đầu khi pack đạt điện áp sạc đầy – bộ sạc khóa điện áp, dòng giảm dần. Khi dòng tụt còn 0.02C-0.05C (tail current), sạc tự ngắt. Chu kỳ CC/CV mất 2-4 giờ tùy dòng sạc.

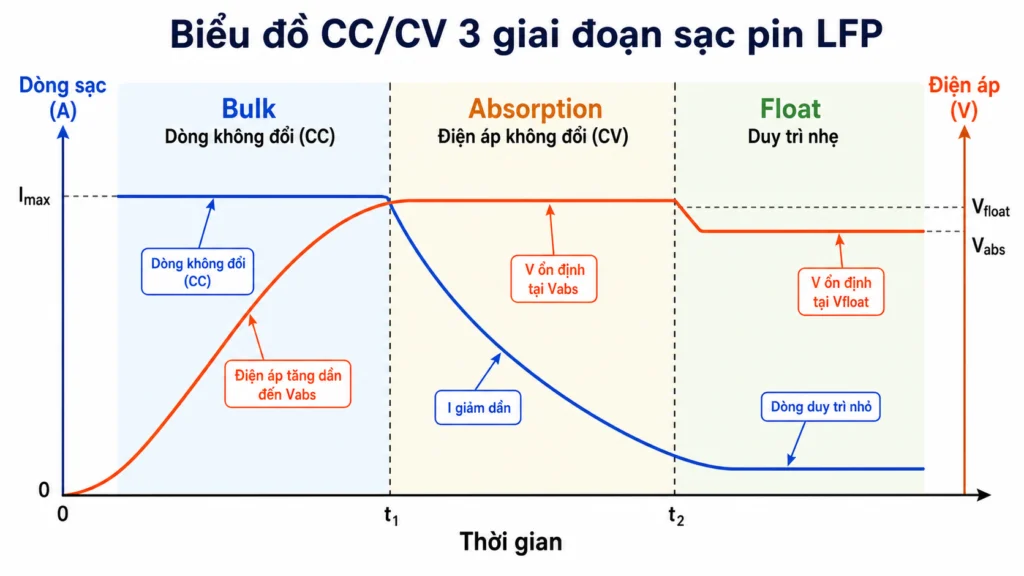

2. Quy trình CC/CV chi tiết – 3 giai đoạn

Sạc pack LiFePO4 đầy đủ trải qua 3 giai đoạn: bulk, absorption, và float (nếu có). Hiểu vai trò từng giai đoạn giúp cài đặt bộ sạc đúng tham số và đánh giá pack có khỏe không.

2.1 Bulk – đẩy ~80% năng lượng

Pha CC. Bộ sạc đẩy dòng cố định (0.2C-0.5C), điện áp pack tăng từ mức nghỉ (~13.0V với pack 12V ở 30% SOC) lên 14.6V (3.65V × 4S). Bulk chiếm 70-80% năng lượng nạp và 50-70% tổng thời gian sạc. Nhiệt độ cell tăng 3-5°C – nếu vượt 10°C nên giảm dòng.

2.2 Absorption – sạc tiếp ~20%

Khi pack đạt 14.6V, bộ sạc chuyển sang CV – giữ điện áp cố định, dòng giảm dần. Trong 30-90 phút, pack nạp 15-20% năng lượng cuối. Dòng tail giảm từ ~50A xuống 2-5A. Khi dòng tụt dưới cutoff (0.05C = 5A cho pack 100Ah), bộ sạc ngắt.

2.3 Float – LFP có cần không?

Float là pha giữ điện áp thấp hơn full charge (3.4V/cell) để duy trì 100% liên tục. Với chì-acid float bắt buộc, với LFP thì không cần – chỉ re-charge khi SOC tụt 10-20%. Một số inverter solar có chế độ “LFP no float” – nên bật. Float liên tục 3.4V/cell kéo dài làm cell stress và rút ngắn chu kỳ.

3. Điện áp sạc đầy theo cấu hình pack

Bảng dưới tổng hợp điện áp sạc đầy và ngắt xả theo các cấu hình S phổ biến – đây là tham số bạn nhập trực tiếp vào bộ sạc và BMS. Một số kỹ sư đặt full charge 3.55V/cell (thay vì 3.65V) để kéo dài chu kỳ – đánh đổi 5-7% dung lượng lấy thêm 20-30% cycle life. Chi tiết ngưỡng điện áp đầy đủ có trong bài Thông số kỹ thuật pin LiFePO4.

Cấu hình	Điện áp sạc đầy (V)	Điện áp ngắt xả (V)
1S (3.2V cell)	3.65	2.5
4S (12V pack)	14.6	10.0
8S (24V pack)	29.2	20.0
16S (48V pack)	58.4	40.0
20S (60V pack)	73.0	50.0

Lưu ý: pack 60V xe điện có 2 chuẩn – 20S LFP (73V đầy) và 16S Li-ion (67.2V đầy). Khi chuyển xe ắc quy chì-acid 60V sang LFP, kiểm tra dải điện áp inverter/controller có chấp nhận 50-73V không.

4. Dòng sạc tối ưu – 0.2C-0.5C và tuổi thọ

Dòng sạc pin LiFePO4 là tham số quan trọng thứ hai sau điện áp. Quá cao làm cell nóng và phình; quá thấp lãng phí thời gian. Quy tắc: 0.2C-0.5C cho ESS dài hạn, 1C khi cần sạc nhanh nhưng chấp nhận giảm chu kỳ.

4.1 Quy đổi 0.2C-0.5C ra Ampe

Cell 100Ah sạc 0.2C = 20A, 0.5C = 50A, 1C = 100A. Pack 16S 100Ah dòng tương tự (nối tiếp không nhân). ESS 48V/100Ah dùng 5kW solar có dòng đỉnh ~100A – tức 1C, hơi cao. Nên giới hạn 0.5C (50A) bằng cài đặt charge controller MPPT.

4.2 Tradeoff thời gian vs tuổi thọ

Sạc 0.2C mất 5-6 giờ (20% lên 100%) – chu kỳ 6000-8000. Sạc 0.5C mất 2-2.5 giờ – chu kỳ ~5000-6000. Sạc 1C mất 1-1.2 giờ – chu kỳ còn 3000-4000. ESS solar 1 cycle/ngày, 0.5C cho 13-16 năm tuổi thọ – quá đủ.

4.3 Dòng sạc xả – vì sao xả cao hơn sạc

Cell LFP có dòng xả 1C-3C liên tục, nhưng dòng sạc khuyến nghị chỉ 0.5C-1C. Phản ứng intercalation ion lithium vào cathode khi sạc chậm hơn xả. Ép dòng sạc 2C-3C gây stress SEI layer làm cell phình. Cài đặt sạc xả trên BMS smart: charge current ≤ 0.5C, discharge current theo datasheet.

5. Bộ sạc và mạch sạc cho pack 12V/24V/48V/60V

Có 3 nhóm thiết bị sạc phổ biến cho LFP: bộ sạc DC rời, mạch sạc tích hợp PCM/PCBA, và charge controller MPPT cho solar. Mỗi nhóm phù hợp một quy mô pack riêng.

5.1 Bộ sạc rời 12V/24V/48V/60V

Bộ sạc DC rời (brick adapter) công suất 100W-2000W, đầu ra điện áp + dòng cố định, có chip CC/CV. Bộ sạc pin LiFePO4 48V phổ biến 600W-1200W, ngõ ra 58.4V (16S), 10-20A. Bộ sạc pin LiFePO4 24V công suất 300-600W, 29.2V, 10-25A. Khi mua, kiểm tra nhãn ghi “LiFePO4” hoặc “LFP” – tránh nhầm sạc 4.2V/cell. Pack 60V (20S LFP) cần sạc 73V – loại này hiếm, thường đặt riêng.

5.2 Mạch sạc 1S, 4S, sạc xả

Mạch sạc pin LiFePO4 1S dùng cho đơn cell (đèn pin solar, IoT) – IC phổ biến TP5000 (3.6V), CN3058, IP5306. Mạch sạc pin LiFePO4 4S thường gặp ở pack 12V tự đóng – BMS 4S 60A + adapter 14.6V 10A. Mạch sạc xả pin LiFePO4 (2-trong-1) tích hợp MOSFET sạc + xả trên cùng PCB – bản chất là BMS có cổng sạc riêng. Pack ESS nên dùng BMS smart (JBD, JK, Daly) có Bluetooth monitor real-time.

5.3 Mạch sạc dự phòng cho UPS

Mạch sạc dự phòng pin LiFePO4 cho UPS, backup tủ rack – pack giữ 95-100% SOC, chỉ xả khi mất điện. Cần chế độ “standby”: tự dừng khi đầy, khởi động lại khi tụt 2-3% SOC. Trạm sạc pin LiFePO4 cấp công nghiệp (fleet xe điện, dock charging) dùng nhiều bộ sạc song song 3-10kW/cổng.

6. Mạch cân bằng (balance) 4S/8S/16S

Khi pack có nhiều cell nối tiếp, dung lượng và nội trở giữa các cell lệch nhỏ. Sau vài chục chu kỳ, một số cell “đầy trước” hoặc “cạn trước” phần còn lại. Mạch cân bằng (balance) trong BMS có nhiệm vụ kéo các cell về cùng điện áp.

6.1 Passive vs Active balance

Passive balance dùng điện trở xả 50-200 mA đốt bớt năng lượng cell cao hơn – đơn giản, rẻ, nhưng chậm. Active balance dùng tụ điện hoặc biến áp chuyển năng lượng từ cell cao sang cell thấp – nhanh hơn 10-50 lần, dòng 1-5A. Pack ESS lớn (16S 280Ah trở lên) nên ưu tiên BMS active.

6.2 Khi nào balance chạy

BMS chỉ kích hoạt balance khi pack đang sạc và điện áp cell ≥ 3.40V. Nếu pack chỉ cycle vùng 30-70% lâu ngày, balance không bao giờ chạy – sau 6-12 tháng các cell có thể lệch 50-100 mV. Khắc phục: sạc đầy 100% mỗi 1-2 tháng.

7. Vừa sạc vừa xả pin LiFePO4 – ESS solar 24/7

Câu hỏi phổ biến: vừa sạc vừa xả pin LiFePO4 có được không. Trả lời: được, nhưng phụ thuộc BMS và cấu hình hệ thống. Đây là tình huống mặc định của ESS solar – ban ngày solar nạp vào pack đồng thời tải gia đình rút ra.

7.1 BMS port chung vs port riêng

BMS port chung (sạc và xả chung 1 dây) – không thể đồng thời do MOSFET dùng chung. BMS port riêng (sạc P+, xả P-) cho phép vừa sạc vừa xả thật sự – solar nạp qua port sạc, tải rút qua port xả. Pack ESS solar bắt buộc dùng BMS port riêng, hoặc hybrid inverter có sẵn DC bus chia 2 nhánh.

7.2 Tính dòng net

Dòng net = dòng sạc – dòng xả. Pack 100Ah, solar nạp 50A, tải rút 30A → net vào pack 20A = 0.2C. BMS thấy 20A, pack sạc bình thường. Khi tải vượt solar (đêm, trời mây), pack chuyển sang xả thuần.

8. 5 lỗi sạc pin LiFePO4 thường gặp và cách phòng tránh

Tổng kết các lỗi phổ biến nhất khi sạc pin LiFePO4 – phần lớn có thể phòng tránh bằng cài đặt đúng từ đầu. LFP an toàn hơn NMC nhưng vẫn cần tuân thủ ngưỡng – xem phân tích an toàn pin LFP để hiểu ngưỡng vận hành.

Lỗi 1 – Nhầm sạc Li-ion NMC cho pack LFP. Sạc 4.2V/cell ép lên LFP làm pack phình trong 5-20 chu kỳ. Kiểm tra nhãn và điện áp ngõ ra trước khi cắm.

Lỗi 2 – Sạc khi pack dưới 0°C. Lithium plating tạo dendrite kim loại không hồi phục. Pack ngoài trời mùa lạnh cần heater 50-100W kích hoạt qua relay BMS.

Lỗi 3 – Bộ sạc không ngắt theo tail current. Giữ điện áp 14.6V nhiều giờ sau khi pack đầy. Chọn bộ sạc 3 giai đoạn có cutoff dòng rõ ràng, hoặc dùng timer cứng.

Lỗi 4 – Dòng sạc quá cao. Ép 1C-2C cho cell ESS 280Ah (thiết kế 0.5C) làm cell nóng vượt 50°C và mất chu kỳ. Đối chiếu datasheet trước khi mua bộ sạc.

Lỗi 5 – Không có BMS hoặc BMS sai cấu hình. Pack DIY 4S/8S/16S bắt buộc có BMS bảo vệ overcharge/overdischarge/overcurrent. BMS cài sai số S sẽ ngắt sai ngưỡng.

9. Tổng kết và tham khảo báo giá bộ sạc

Sạc pin LiFePO4 đúng cách không khó – quy trình CC/CV 3 giai đoạn, full charge 3.65V/cell (hoặc 3.55V bền hơn), dòng sạc 0.2-0.5C cho ESS, BMS port riêng nếu vừa sạc vừa xả, balance mỗi 1-2 tháng. Nắm 4 con số – số S pack, điện áp full charge × S, dòng sạc theo C-rate, ngưỡng ngắt xả – bạn cấu hình được bất kỳ bộ sạc nào cho LFP. Nếu pack dùng Li-ion, ngưỡng điện áp khác – đọc thêm cách sạc pin Lithium-ion.
