BMS & Mạch Cân Bằng Pin LiFePO4: Chọn 4S, 8S, 16S Cho Đúng

Bạn ghép 16 cell LiFePO4 mới cứng, đo từng cell đều 3.30V không lệch 1 mV. Sau 6 tháng, mở pack đo lại: cell số 7 đã 3.45V còn cell số 12 chỉ 3.18V – lệch 270 mV. Đó là cell drift, hệ quả tự nhiên khi mỗi cell có nội trở, dung lượng và tự xả khác nhau dù cùng lô. Không có mạch cân bằng pin lifepo4 can thiệp, pack chết sớm: cell yếu nhất chạm cutoff trước, BMS phải ngắt cả pack dù 15 cell còn lại đầy. Bài viết phân tích cách BMS pin lifepo4 (gồm mạch bảo vệ pin lifepo4 và mạch cân bằng) giải quyết bài toán này cho pack 4S, 8S, 16S – kèm bảng so sánh JK, JBD, Daly và cài đặt cutoff qua app Bluetooth.

1. BMS là gì – chức năng bảo vệ pack LiFePO4

BMS (Battery Management System) là mạch gắn liền mọi pack lithium thương phẩm. Với pack LiFePO4, BMS đảm nhiệm 5 chức năng: bảo vệ quá áp sạc, kiệt áp xả, quá dòng, ngắn mạch, và cân bằng cell. BMS là “bộ não” giám sát từng cell và ra lệnh MOSFET đóng/ngắt dòng khi bất thường.

1.1 Các ngưỡng bảo vệ chuẩn LFP

Với cell LiFePO4 3.2V, BMS đặt 4 ngưỡng quan trọng: quá áp cell (OVP) 3.65V, kiệt áp (UVP) 2.5V hoặc 2.8V, quá dòng xả (OCP) theo dòng định mức, và ngắn mạch (SCP) ngắt trong vài chục micro giây. Các ngưỡng này khớp với mục cutoff trong bài thông số kỹ thuật pin LiFePO4 – đó là lý do bạn không cần chỉnh tay nếu BMS đã chọn đúng preset “LiFePO4”.

1.2 BMS khác mạch bảo vệ (PCB) thế nào

Pack 1S-2S nhỏ dùng PCB chỉ có OVP/UVP/OCP/SCP. Pack từ 3S trở lên cần thêm cân bằng giữa cell, lúc này mới gọi là BMS. Người dùng hay gọi gộp “mạch bảo vệ pin lifepo4” cho cả hai loại – đúng phần bảo vệ nhưng thiếu balance. Đọc datasheet xác nhận có balance lead (dây cảm biến cell) thì mới là BMS đầy đủ.

2. Active vs Passive balancing – sự khác biệt thực tế

Cân bằng là cơ chế kéo điện áp các cell về cùng mức. LFP có đường cong điện áp phẳng nên cell lệch điện áp đồng nghĩa lệch dung lượng. Có 2 trường phái: passive đơn giản rẻ, active hiệu quả cao nhưng đắt hơn.

2.1 Passive balancing – điện trở xả

Khi 1 cell đạt 3.45V còn các cell khác 3.40V, BMS đóng MOSFET nối điện trở (33-100 Ω) song song cell cao để xả bớt năng lượng dưới dạng nhiệt. Dòng cân bằng passive chỉ 50-200 mA. Ưu điểm: rẻ, đơn giản. Nhược điểm: chỉ chạy khi cell gần đầy (vượt balance start 3.40V), năng lượng cell cao bị đốt bỏ thành nhiệt.

2.2 Active balancing – chuyển năng lượng

BMS active dùng tụ điện hoặc inductor chuyển năng lượng từ cell cao sang cell thấp. Dòng cân bằng active đạt 1A, 2A, 5A, thậm chí 10A trên các BMS JK đời mới. Active balance chạy cả khi sạc, xả, và nghỉ. Với pack lệch trên 100 mV, active kéo về cùng mức trong vài giờ, passive cần cả tuần.

2.3 Khi nào dùng active, khi nào passive đủ

Pack mới cell grade A cùng lô: passive 100 mA đủ. Pack ghép cell cũ, cell mua nhiều đợt, hoặc pack ESS 16S 280Ah trở lên: chọn active 1A-2A. Chênh giá giữa Daly passive và JK active cùng 200A khoảng 800k-1.5tr – đáng đầu tư cho pack trên 5 kWh.

3. BMS 4S cho pack 12V – thông số cần

Mạch cân bằng pin lifepo4 4s là cấu hình phổ biến nhất – dùng cho pack 12V thay ắc quy chì-acid trong xe golf, RV, thuyền, ESS solar dân dụng nhỏ. Pack 4S nominal 12.8V, sạc đầy 14.6V, ngắt xả 10V.

3.1 Chọn dòng xả BMS 4S

Inverter 1000W tại 12V kéo dòng đỉnh ~95A, BMS 100A đủ nhưng nên dư biên – chọn 120A hoặc 150A. Inverter 2000W tại 12V cần 200A. Ngưỡng cutoff pack 12V khớp với mục pack 12V trong bảng tra điện áp LiFePO4 12V/24V/48V.

3.2 BMS 4S phổ biến trên thị trường

JBD 4S 100A/120A rẻ tốt cho pack DIY dưới 200Ah. Daly Smart 4S 150A Bluetooth phù hợp pack RV. JK B1A8S20P 4S 200A active 1A cho pack 12V công suất cao. Tất cả đều có balance lead 5 dây (4 tap + 1 ground) và MOSFET common port.

4. BMS 8S cho pack 24V

Pack 8S = 25.6V nominal (gọi tắt 24V), phổ biến cho xe nâng điện, máy đánh bóng, robot AGV, hệ ESS công suất vừa 3-5 kWh. Sạc đầy 29.2V, ngắt xả 20V. Pack 8S thường 100-280Ah, cell drift sau 2-3 năm khoảng 30-80 mV – BMS active 1A xử lý trong 2-4 giờ, passive 100 mA cần 1-2 tuần.

4.1 BMS 8S khuyến nghị

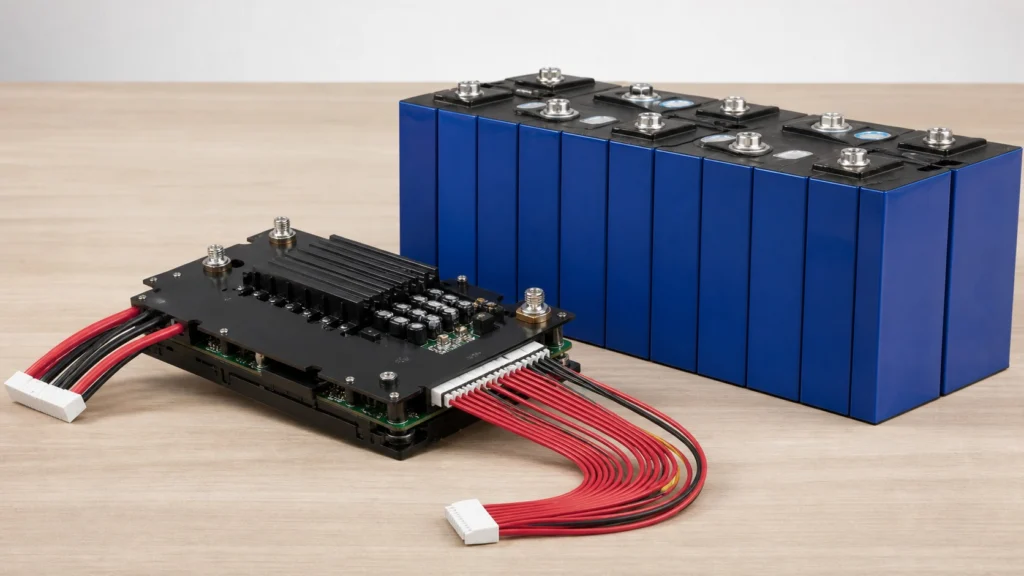

JK B2A8S20P 8S 200A active 2A là lựa chọn cân bằng giá-hiệu quả tốt phân khúc 24V. Daly Smart 8S 200A Bluetooth phù hợp pack AGV cần monitor từ xa. JBD 8S 150A passive giá rẻ cho pack DIY 100Ah. Cả 3 hỗ trợ preset LiFePO4 sẵn trong app.

5. BMS 16S cho pack 48V/51.2V (ESS solar, UPS)

Mạch cân bằng pin lifepo4 16s là cấu hình tiêu chuẩn cho ESS solar gia đình và data center UPS – pack nominal 51.2V (gọi tắt 48V), sạc đầy 58.4V, ngắt xả 40V. Đây là cấp điện áp hybrid inverter Deye/Growatt/Victron hỗ trợ chuẩn.

5.1 Balance lead 17 dây và rủi ro lắp sai

BMS 16S có balance lead 17 dây: 16 dây tap vào cực + của từng cell từ B0 đến B16, và 1 dây ground. Lắp sai thứ tự là lỗi DIY thường gặp nhất – có thể cháy MOSFET balance. Quy trình đúng: ngắt sạc, đo từng dây bằng VOM về B0, ~3.2V là cell 1, ~6.4V là cell 2, … ~51.2V là cell 16. Xác nhận xong mới cắm jack JST-XH.

5.2 Dòng xả BMS 16S theo tải

Inverter 5 kW tại 48V kéo dòng đỉnh ~110A, chọn 150A. Inverter 8 kW chọn 200A. Off-grid 10 kW cần 250-300A. BMS cao cấp như JK B2A24S20P 200A hoặc Seplos 200A inverter-ready hỗ trợ RS485/CAN giao tiếp inverter, cho phép inverter đọc SOC, cell voltage, nhiệt độ trực tiếp.

6. Bảng so sánh JK, JBD, Daly

Bảng dưới tổng hợp BMS LFP phổ biến VN 2025 ở 3 cấp 4S/8S/16S. Giá lẻ, thay đổi theo lô nhập.

Model	Cấu hình	Dòng xả	Balance	Bluetooth	RS485/CAN	Giá tham khảo
JBD 4S 100A	4S LFP	100A	Passive 60 mA	Add-on	Không	450-650k
Daly Smart 4S 150A	4S LFP	150A	Passive 35 mA	Tích hợp	Không	900k-1.1tr
JK B1A8S20P (4S)	4S-8S LFP	200A	Active 1A	Tích hợp	Có	2.2-2.6tr
JBD 8S 150A	8S LFP	150A	Passive 60 mA	Add-on	Không	800k-1tr
Daly Smart 8S 200A	8S LFP	200A	Passive 35 mA	Tích hợp	Có (RS)	1.4-1.7tr
JK B2A8S20P	8S LFP	200A	Active 2A	Tích hợp	Có	2.4-2.8tr
JBD 16S 200A	16S LFP	200A	Passive 60 mA	Add-on	Không	1.6-1.9tr
Daly Smart 16S 250A	16S LFP	250A	Passive 35 mA	Tích hợp	Có (RS)	2.5-2.9tr
JK B2A24S20P (16S)	16S-24S LFP	200A	Active 2A	Tích hợp	Có (Deye/Growatt)	3.5-4.2tr

JBD phù hợp DIY tiết kiệm chi phí, Daly cân bằng giá-tính năng cho pack thương phẩm tầm trung, JK chuyên active balance cao cấp cho thợ ESS chuyên nghiệp và hệ trên 5 kWh.

7. Cài đặt BMS – ngưỡng cutoff, dòng cân bằng, app Bluetooth

Mua BMS rồi không cài đặt là dùng sai 50% giá trị. Hầu hết BMS hiện đại có app Bluetooth (JK BMS App, Daly Smart BMS, Xiaoxiang BMS cho JBD). Quy trình cơ bản 4 bước.

7.1 Set preset LiFePO4 trước tiên

Mở app, kết nối Bluetooth, chọn battery type = LiFePO4. App tự load ngưỡng chuẩn: OVP 3.65V, UVP 2.5V, balance start 3.40V. Đừng nhập tay nếu chưa hiểu – preset hãng đã test cho LFP.

7.2 Cấu hình dòng và bật active balance

Đặt OCP = dòng đỉnh tải × 1.2 (hệ số an toàn), dòng sạc OCC theo bộ sạc. Nhiệt độ ngắt sạc 0-45°C, ngắt xả -20 đến 60°C – khớp với dải nhiệt LFP trong bài so sánh Li-ion vs LiFePO4. Với BMS JK: bật “Smart Balance”, đặt balance start 3.30V, delta trigger 5 mV. Pack mới cài 5 mV để cân bằng aggressive tháng đầu, sau nâng lên 10-20 mV.

7.3 Theo dõi cell qua app

App hiển thị 16 cell voltage realtime, dòng sạc/xả, SOC, nhiệt độ. Cell lệch trên 50 mV mà balance đang chạy: chờ vài giờ. Lệch trên 100 mV sau 24 giờ: cell có vấn đề, cần đo nội trở và cân nhắc thay. BMS báo “Cell OVP/UVP Trigger” liên tục: kiểm tra preset và cell yếu.

8. Tổng kết & tham khảo báo giá BMS

BMS quyết định tuổi thọ thực tế của pack LFP. Pack cell grade A dùng BMS passive 60 mA cho 16S 280Ah có thể chết cell trong 3-4 năm; cùng pack đó dùng JK active 2A vận hành 8-10 năm. Chênh 1-2 triệu đổi lấy hàng chục triệu pack chạy lâu hơn.

Để tham khảo báo giá BMS JK, JBD, Daly chính hãng kèm pack cell LFP cho hệ 12V/24V/48V, liên hệ Zalo/hotline pinshop.vn. Xem danh mục Pin LiFePO4 để chọn cell phù hợp, hoặc xem lại nguyên lý LFP trong Pin LiFePO4 là gì?.
