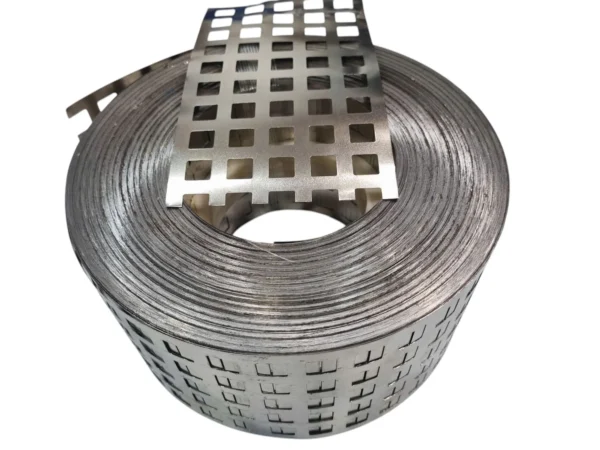

Kẽm hàn mạ Niken Cell PIN 18650 5P – Đục sẵn rãnh cho pack xS5P

Kẽm hàn mạ Niken Cell PIN 18650 5P là dải niken đục sẵn rãnh dùng để hàn điểm các cell 18650 khi đóng pack. Kẽm 5P nối năm cell song song mỗi tầng, thuộc nhóm pack công suất lớn. Ở cỡ này dải kẽm đã khá rộng, việc chọn máy hàn và canh vị trí hàn quan trọng ngang với việc chọn cell.

Kẽm 5P dùng cho cấu hình pack nào

Dùng cho pack dạng xS5P: 13S5P, 14S5P, 20S5P. Năm cell song song mỗi tầng cho dung lượng lớn, thường dùng cho xe máy điện và bộ lưu trữ cần chạy liên tục nhiều giờ.

Vì sao chọn dải kẽm 5P

• Niken nguyên chất trên 99.96%: điện trở tiếp xúc thấp, ít sinh nhiệt tại mối hàn so với kẽm mạ niken giá rẻ.
• Độ dày 0.15mm: mức phổ thông cân bằng giữa khả năng dẫn dòng và độ dễ hàn với máy hàn cell thông dụng.
• Đục rãnh sẵn theo bước cell: rãnh giữa các vị trí giúp phân bố nhiệt khi hàn và cho phép bẻ gập tạo cầu nối tiếp, không phải tự cắt.
• Bám thiếc tốt: khi cần hàn thêm dây ra tải hoặc dây cân bằng, mối thiếc bám chắc trên bề mặt niken.
• Cuộn 1 mét và 2 mét: chọn theo quy mô pack, hạn chế thừa vật tư.

Thông số kỹ thuật

Bạn cần bề rộng dải và dòng chịu tải khuyến nghị của đúng lô hàng hiện tại để tính toán pack, hãy liên hệ PinShop.vn để nhận thông số chi tiết.

Ứng dụng phù hợp

• Xe máy điện, xe điện ba bánh chở hàng
• Pack lưu trữ điện mặt trời dung lượng lớn
• Xe điện chuyên dụng trong nhà máy, sân golf
• Thiết bị công nghiệp cần dòng xả cao liên tục
• Pack thay thế cho hệ thống UPS nhỏ

Chọn loại P nào cho pack của bạn

Chọn 5P khi pack phải phục vụ nhiều giờ liên tục hoặc kéo tải nặng. Với cỡ này, bạn nên tính cả phương án hàn hai lớp kẽm ở các vị trí chịu dòng lớn nhất. Số P chính là số cell đấu song song trong mỗi tầng nối tiếp của pack:

Lưu ý khi hàn

• Dùng máy hàn điểm, không hàn thiếc trực tiếp lên cực cell: nhiệt từ mỏ hàn truyền vào ruột cell làm hỏng lớp ngăn cách bên trong.
• Hàn thử trên đoạn kẽm thừa trước: canh mức năng lượng tới khi mối hàn bám chắc mà không thủng dải kẽm.
• Kiểm tra lực bám từng mối: kéo nhẹ dải kẽm, mối non sẽ thành điểm nóng khi pack xả dòng.
• Cách điện cực dương trước khi hàn: dùng giấy cách điện để tránh chạm vành cell khi dải kẽm phủ qua.

Câu hỏi thường gặp

Kẽm 5P nghĩa là gì?

Chữ P là viết tắt của parallel, tức số cell đấu song song trong mỗi tầng của pack. Kẽm 5P đục rãnh sẵn để nối 5 cell 18650 song song rồi chuyển sang tầng tiếp theo.

Loại này chịu được dòng bao nhiêu?

Năm nhánh song song chia nhỏ dòng qua từng cell nên pack rất ổn định nhiệt. Điểm cần lưu ý là máy hàn phải đủ công suất, mối hàn non ở dải rộng sẽ thành điểm nóng khi xả mạnh. Con số dòng cụ thể phụ thuộc bề rộng dải của từng lô, bạn liên hệ PinShop.vn để nhận thông số chính xác trước khi thiết kế pack.

Có dùng cho cell 21700 hoặc 32700 được không?

Không nên. Dải này đục rãnh theo bước của cell 18650, dùng cho cell đường kính lớn hơn sẽ lệch vị trí hàn. PinShop.vn có dòng kẽm riêng cho cell 21700 và 32700.

Nên mua cuộn 1 mét hay 2 mét?

Ước lượng theo số cell trong pack và số mối nối cần hàn, nên mua dư một chút để có phần hàn thử canh máy. Đóng pack số lượng nhiều thì cuộn 2 mét tiết kiệm hơn.

Mua kẽm hàn ở đâu và có hỗ trợ kỹ thuật không?

Bạn đặt mua tại PinShop.vn, được tư vấn chọn đúng loại P theo cấu hình pack và hướng dẫn canh máy hàn. Giao hàng toàn quốc.

Mua kẽm hàn niken 18650 5P tại PinShop.vn

Bạn đang đóng pack và chưa chắc nên dùng loại P nào? Gửi cấu hình pack (số tầng nối tiếp và số cell song song) cho PinShop.vn, chúng tôi tư vấn chọn đúng loại kẽm, kèm giấy cách điện và khung đế giữ cell phù hợp.

*Giá tính theo cuộn, thay đổi theo thời điểm. Liên hệ PinShop.vn để xác nhận tồn kho.

Nguồn thông số

• Thành phần niken, độ dày và quy cách chiều dài theo công bố của nhà cung cấp cho mã PNS-D18-5P.
• Bề rộng dải và dòng chịu tải chưa có trong tài liệu hiện có nên trang này không công bố hai chỉ số đó. Liên hệ PinShop.vn nếu bạn cần số liệu để tính toán thiết kế pack.
