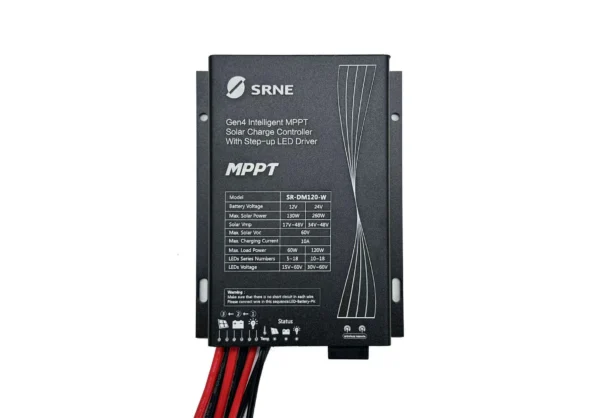

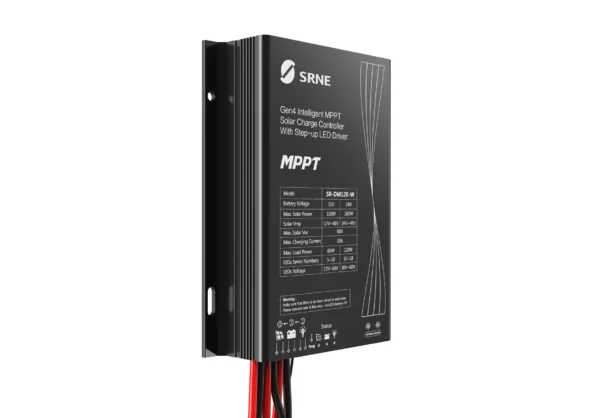

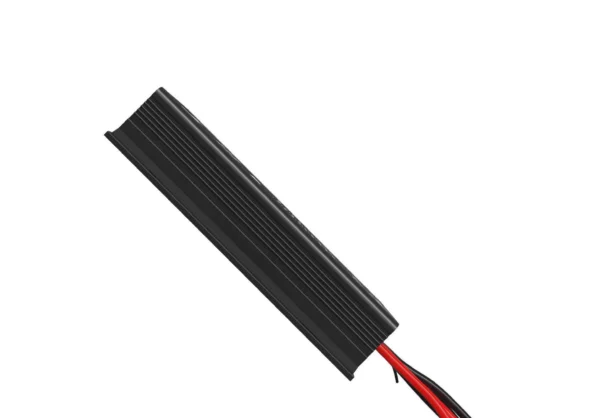

SRNE SR-DM120-W – Bộ điều khiển sạc năng lượng mặt trời MPPT tích hợp Step-up LED Driver, chống nước IP67

1. Tổng quan dòng SR-DM Series

Dòng SR-DM Series Gen4 của SRNE Solar được thiết kế cho các hệ thống chiếu sáng năng lượng mặt trời tích hợp (All-in-One) và đèn tách rời (Split Type), nơi cần bộ điều khiển sạc MPPT hiệu suất cao kết hợp với LED Driver nâng áp dòng không đổi.

Các model tiêu biểu gồm:

• SR-DM60-W (60W, 10A, IP67)
• SR-DM80-W (80W, 15A, IP67)
• SR-DM120-W (120W, 10A, IP67)
• SR-DM160-W (160W, 15A, IP67)
• SR-DM200-W (200W, 20A, IP67)

Công nghệ cốt lõi:

• MovingTrack™ MPPT – thuật toán theo dõi điểm công suất tối đa hiệu suất >99%.
• Step-up LED Driver – mạch nâng áp LED đầu ra 15-60V (12V) / 30-60V (24V).
• Wireless Remote Control 2.4G – điều khiển, cài đặt và lập trình không dây.
• UltraGreen™ Power Control – tiết kiệm năng lượng, giảm dòng chờ xuống ≤10mA.

2. Định vị kỹ thuật của SR-DM120-W

2.1. Vai trò sản phẩm

SRNE SR-DM120-W là bộ điều khiển sạc năng lượng mặt trời MPPT kết hợp LED Driver dòng không đổi, phục vụ cho đèn năng lượng mặt trời công suất 60–120W, sử dụng pin 12V hoặc 24V.

Mục tiêu thiết kế:

• Tối ưu cho đèn chiếu sáng công cộng, đèn đường, đèn camera, biển quảng cáo.
• Đảm bảo hiệu suất nạp pin cao, độ sáng ổn định suốt đêm và vận hành bền ngoài trời.
• Tương thích nhiều loại pin lithium, LiFePO₄ hoặc chì-axit.

2.2. Thông số kỹ thuật chính xác

Hạng mục	Giá trị kỹ thuật
Điện áp hệ thống	12V / 24V tự động
Công suất PV tối đa	130W (12V) / 260W (24V)
Dòng sạc cực đại	10A
Dải điện áp hoạt động MPPT (Vmp)	17V-48V (12V) / 34V-48V (24V)
Điện áp hở mạch PV (Voc)	60V
Công suất tải LED tối đa	60W (12V) / 120W (24V)
Số LED nối tiếp	5-18 (12V) / 10-18 (24V)
Điện áp LED đầu ra	15V-60V (12V) / 30V-60V (24V)
Hiệu suất MPPT	>99%
Hiệu suất sạc	95-97%
Chuẩn chống nước	IP67
Điều khiển	Remote không dây 2.4G
Vật liệu	Vỏ nhôm anodized nguyên khối
Nhiệt độ hoạt động	-35°C ~ +65°C

2.3. Ưu điểm nổi bật

• Hiệu suất nạp cao hơn 20-25% so với bộ PWM.
• Điều khiển LED ổn định dòng, duy trì độ sáng nhất quán.
• Sạc pin nhanh và an toàn, tự nhận dạng hệ 12V/24V.
• Kết cấu kín IP67, thích hợp cho môi trường ngoài trời.
• Lập trình chu kỳ sáng linh hoạt, điều khiển không dây dễ dàng.

3. Công nghệ MPPT và LED Driver nâng áp

3.1. MovingTrack™ MPPT – tối ưu hóa năng lượng mặt trời

Bộ điều khiển SR-DM120-W sử dụng thuật toán MPPT thông minh có khả năng:

• Tự động theo dõi điểm công suất cực đại của tấm pin PV trong thời gian thực.
• Giảm tổn hao năng lượng khi cường độ ánh sáng biến động.
• Tăng hiệu suất nạp pin lên đến 97%, đặc biệt trong buổi sáng và chiều muộn.

3.2. Step-up LED Driver tích hợp

Mạch boost driver trong SR-DM120-W nâng áp đầu ra LED để đảm bảo dòng điện không đổi, giữ độ sáng ổn định dù điện áp pin giảm.

Điện áp đầu ra:

• 15-60V ở hệ 12V (5-18 LED nối tiếp).
• 30-60V ở hệ 24V (10-18 LED nối tiếp).

Lợi ích:

• LED hoạt động ổn định, không nhấp nháy.
• Bảo vệ chip LED khỏi dao động dòng điện.
• Kéo dài tuổi thọ LED và pin.

3.3. Lập trình chiếu sáng 9+1 giai đoạn

Người dùng có thể tùy chỉnh:

• Thời lượng sáng, cường độ sáng từng giai đoạn, chế độ tự động hoặc thủ công.
• Các chế độ: High / Medium / Low / Auto / User-defined.
• Tự động giảm độ sáng khi pin yếu để tối ưu năng lượng.

4. So sánh SR-DM120-W với SR-DM80-W và SR-DM160-W

Đặc tính	SR-DM80-W	SR-DM120-W (thực tế)	SR-DM160-W
Hệ pin	12V	12V / 24V	12V / 24V
Công suất PV tối đa	200W	130W / 260W	320W / 640W
Dòng sạc	15A	10A	15A
Dải MPPT (Vmp)	17-25V	17-48V / 34-48V	15-75V
Voc PV	35V	60V	75V
Công suất LED	80W	60W / 120W	160W / 320W
Số LED nối tiếp	8-12	5-18 / 10-18	10-24
Hiệu suất MPPT	>99%	>99%	>99%
Chống nước	IP67	IP67	IP67

Nhận xét:

• SR-DM120-W có dải điện áp PV rộng hơn SR-DM80-W, tương thích hệ 12V và 24V linh hoạt hơn.
• Mặc dù dòng sạc giảm còn 10A, thiết bị vẫn đạt hiệu suất cao nhờ MPPT chính xác.
• Đây là lựa chọn tối ưu cho đèn NLMT công suất 60-120W, phù hợp cho dự án dân dụng, đô thị và công nghiệp nhẹ.

5. Hệ thống bảo vệ & độ bền

5.1. 12 lớp bảo vệ an toàn

1. Ngược cực PV
2. Ngược cực pin
3. Quá sạc
4. Quá xả
5. Quá dòng
6. Ngắn mạch tải
7. Quá áp PV
8. Hở tải
9. Quá nhiệt
10. Giới hạn công suất nhiệt độ cao
11. Bảo vệ BMS cho pin lithium
12. Tự khôi phục sau lỗi

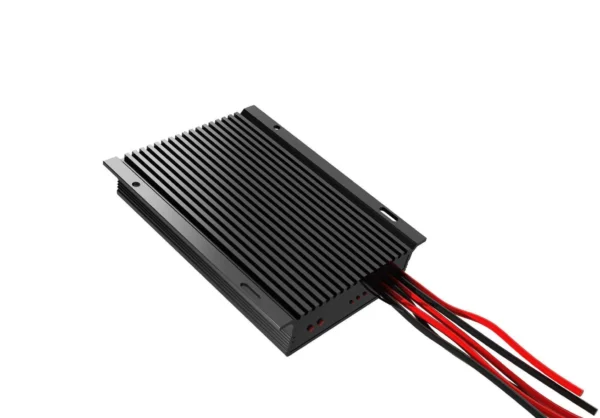

5.2. Vỏ nhôm anodized IP67

• Cấu trúc kín hoàn toàn, chống bụi và nước.
• Tản nhiệt bằng hợp kim nhôm nguyên khối, không cần quạt.
• Độ bền cơ học cao, chống ăn mòn và rung lắc.

5.3. Hoạt động trong môi trường khắc nghiệt

Thông số	Giá trị
Nhiệt độ hoạt động	-35°C đến +65°C
Độ ẩm	≤95%, không ngưng tụ
Tản nhiệt	Tự nhiên qua vỏ nhôm
Bảo trì	Không cần định kỳ

6. Ứng dụng thực tế & kịch bản triển khai

6.1. Ứng dụng điển hình

SR-DM120-W phù hợp với các hệ thống đèn năng lượng mặt trời công suất 60-120W, dùng trong:

• Đèn đường khu dân cư, đô thị, khu công nghiệp.
• Đèn camera năng lượng mặt trời.
• Đèn chiếu sáng công viên, sân vườn, bãi đỗ xe.
• Đèn biển quảng cáo, bảng hiệu ngoài trời.
• Hệ thống IoT hoặc thiết bị viễn thông nhỏ.

Thiết bị hoạt động ổn định ở hệ 12V và 24V, có khả năng nâng áp LED tới 60V, thích hợp cho cả LED đơn hoặc chuỗi LED nối tiếp.

6.2. Cấu trúc vận hành

Giai đoạn	Chức năng chính	Mô tả hoạt động
Ban ngày	Sạc pin	MPPT tối ưu hóa công suất PV, sạc pin với dòng tối đa 10A.
Hoàng hôn	Bật đèn tự động	Cảm biến ánh sáng kích hoạt LED Driver nâng áp 15-60V.
Ban đêm	Chiếu sáng lập trình	9 giai đoạn chiếu sáng tùy chỉnh, tiết kiệm pin.
Bình minh	Tắt đèn & sạc lại	Khi ánh sáng đạt ngưỡng, đèn tự tắt, chuyển sang chế độ sạc.

6.3. Chế độ chiếu sáng

• High Mode: độ sáng tối đa, dùng cho giờ cao điểm.
• Medium Mode: tiết kiệm năng lượng, sáng trung bình.
• Low Mode: độ sáng thấp, duy trì thời gian chiếu sáng dài.
• Auto Mode: tự điều chỉnh độ sáng dựa trên dung lượng pin.
• User-defined Mode: người dùng tự cài đặt qua remote 2.4G.

6.4. Kịch bản ứng dụng tiêu biểu

Ứng dụng	Cấu hình hệ thống	Lợi ích sử dụng SR-DM120-W
Đèn đường 100-120W	PV 260W, pin 24V 30Ah, LED 120W	Hiệu suất sạc cao, độ sáng ổn định 12-14h.
Đèn quảng cáo / biển hiệu	PV 130W, pin 12V 25Ah, LED 60W	Lập trình chiếu sáng 9 giai đoạn, giảm tiêu thụ điện.
Camera năng lượng mặt trời	PV 130W, pin 12V 20Ah, LED 60W + camera 15W	Dòng sạc ổn định, tự bảo vệ quá áp và ngắn mạch.
Đèn sân vườn / công viên	PV 200W, pin 12V 30Ah, LED 80W	Thiết kế IP67, hoạt động ổn định trong mưa, bụi.

7. So sánh dòng SR-DM Series

7.1. Bảng so sánh kỹ thuật

Model	Dòng sạc	PV tối đa	Công suất LED	Điện áp LED	Hệ pin	Điều khiển	Ứng dụng
SR-DM60-W	10A	130W	60W	15-50V	12V	2.4G	Đèn 30-60W
SR-DM80-W	15A	200W	80W	15-40V	12V	2.4G	Đèn 50-100W
SR-DM120-W	10A	130W/260W	60W/120W	15-60V / 30-60V	12/24V	2.4G	Đèn 60-120W
SR-DM160-W	15A	320W/640W	160W/320W	15-75V	12/24V	2.4G	Đèn 120-180W
SR-DM200-W	20A	400W/800W	200W/400W	15-100V	12/24V	2.4G	Đèn công nghiệp

7.2. Nhận xét

• SR-DM120-W là lựa chọn trung cấp – ổn định – linh hoạt, phù hợp hệ 12V/24V.
• Dòng sạc 10A giúp tối ưu độ bền cho pin và LED.
• Dải MPPT rộng (17-48V / 34-48V) hỗ trợ nhiều module PV thương mại.

8. Bảng thông số kỹ thuật chi tiết

Hạng mục	Giá trị kỹ thuật (Thực tế)
Model	SR-DM120-W
Điện áp hệ thống	12V / 24V tự động
Công suất PV tối đa	130W (12V) / 260W (24V)
Dòng sạc cực đại	10A
Dải điện áp PV (Vmp)	17-48V (12V) / 34-48V (24V)
Điện áp hở mạch PV	60V
Công suất LED tối đa	60W (12V) / 120W (24V)
Dòng LED đầu ra	50mA – 4200mA
Số LED nối tiếp	5-18 (12V) / 10-18 (24V)
Điện áp LED đầu ra	15-60V (12V) / 30-60V (24V)
Hiệu suất MPPT	>99%
Hiệu suất sạc	95-97%
Tiêu thụ tĩnh	≤10mA
Điều khiển	Remote không dây 2.4G
Chống nước – bụi	IP67
Nhiệt độ hoạt động	-35°C đến +65°C
Vật liệu	Nhôm nguyên khối anodized

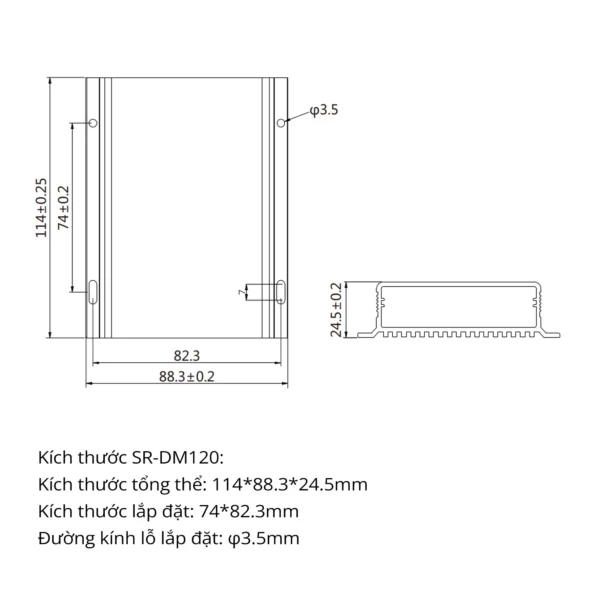

Kích thước	114 × 88 × 25 mm
Trọng lượng	~400g

9. Hướng dẫn lắp đặt & an toàn

9.1. Trình tự kết nối

(1) Kết nối tải LED → (2) Kết nối pin → (3) Kết nối tấm pin PV.

⚠️ Lưu ý:

• Không kết nối PV khi pin chưa được gắn.
• Đảm bảo đúng cực tính: PV+/PV-, BAT+/BAT-, LOAD+/LOAD-.
• Dây dẫn ≥2.5mm² để đảm bảo dòng 10A.

9.2. Lưu ý lắp đặt

• Gắn bộ điều khiển trên bề mặt nhôm hoặc khung tản nhiệt.
• Tránh đặt nơi nhiệt độ cao hoặc ánh nắng trực tiếp.
• Cố định bằng vít Ø3.5mm.

9.3. Lưu ý kỹ thuật

• Không dùng chung pin lithium và pin chì-axit.
• Khi thay pin, reset tham số qua remote.
• Không để dây chạm nhau hoặc ẩm ướt.

10. Câu hỏi thường gặp (FAQ)

1. SR-DM120-W có tự nhận điện áp 12V/24V không?
→ Có. Thiết bị tự động nhận dạng và điều chỉnh điện áp hệ thống.

2. Có thể dùng thay LED driver rời không?
→ Hoàn toàn có. SR-DM120-W tích hợp Step-up LED Driver, dòng LED ổn định ±3%.

3. Thiết bị chịu được nhiệt độ bao nhiêu?
→ Hoạt động -35°C đến +65°C, tự giảm công suất khi quá nhiệt.

4. Có thể điều chỉnh độ sáng không?
→ Có. Remote 2.4G cho phép cài đặt 9 chu kỳ sáng, độ sáng và chế độ hoạt động.

5. Thiết bị có bảo vệ BMS pin lithium không?
→ Có. Hỗ trợ bảo vệ quá sạc, quá xả và giao tiếp pin thông minh.

6. Có thể kết nối giám sát IoT không?
→ Có thể mở rộng qua module RS485, LoRa hoặc NB-IoT tùy phiên bản.

7. Có chứng nhận an toàn nào không?
→ Đạt CE, RoHS, IP67, sử dụng an toàn trong môi trường ngoài trời.

11. Kết luận & Mua hàng tại PinShop.vn

SRNE SR-DM120-W là bộ điều khiển sạc năng lượng mặt trời MPPT Gen4 tích hợp LED Driver nâng áp dòng không đổi, được tối ưu cho các hệ thống đèn năng lượng mặt trời trung cấp.

Ba ưu điểm nổi bật:

1. Hiệu suất MPPT >99% – sạc nhanh, tiết kiệm pin.
2. Step-up LED Driver – độ sáng ổn định, tuổi thọ cao.
3. IP67 – độ bền công nghiệp, vận hành ngoài trời an toàn.

⚡ SR-DM120-W – Bộ điều khiển sạc MPPT thế hệ mới cho đèn năng lượng mặt trời 60-120W.
Tối ưu hiệu suất, giảm chi phí, tăng tuổi thọ toàn hệ thống.
